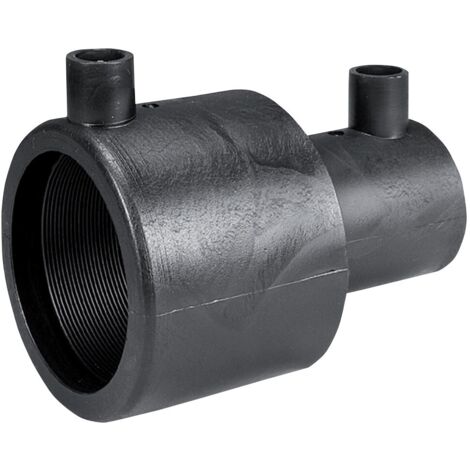

Réducteur concentrique pour électrosoudure Dimensions : 32x20 mm

Le réducteur concentrique électrosoudable est une pièce destinée à l'assemblage de tuyaux en polyéthylène, utilisés pour le transport de gaz jusqu'à 10 bars, ou d'eau potable et de fluides jusqu'à 16 bars de pression nominale. Ses principales fonctions sont donc la conduction de l'eau et du gaz, ainsi que les systèmes d'irrigation, les installations industrielles et les raccordements domestiques.

Dimensions : ØExt.1 x ØExt.1 x ØExt.1 ØExt.1 x ØExt. 2

Le réducteur électrosoudable est l'une des pièces électrosoudables qui composent la gamme complète d'accessoires pour la plomberie et d'autres types d'installations, comme le gaz ou d'autres fluides.

Caractéristiques du réducteur concentrique électrosoudable

"Raccords fabriqués conformément aux normes UNE-EN 1555-3 et UNE-EN 12201-3, avec une classification SDR Classe 11 et fabriqués en PE 100-RC avec les spécifications suivantes :

• Densité minimale de ≥ 930 kg/mm3, conformément à la norme ISO 1183-1.
• Taux de fluidité (MFR) compris entre 0,2 et 1,4 g/10 min, conformément à la norme UNE-EN ISO 1133-1.
• Temps d'induction de l'oxydation (OIT) d'au moins 20, selon UNE-EN 728.
• Résistance minimale requise (MRS) de 10 MPa, selon ISO 12164.
• Couleur standard : noir.

Les dimensions sont déterminées conformément à la norme UNE-EN ISO 3126.

Ces raccords sont utilisés pour assembler des tuyaux en polyéthylène pour le transport de gaz jusqu'à PN 10 (10 bar) ainsi que d'eau potable et d'autres fluides jusqu'à PN 16 (16 bar) de pression nominale.

La fusion peut être réalisée de deux manières :

1. Automatiquement, à l'aide d'un lecteur de code-barres.
2. Manuellement, en introduisant les données de l'étiquette.

Les raccords à électrofusion sont compatibles avec les tuyaux en PE 100, PE 100-RC et PE 80, avec des gammes de SDR 9 à SDR 17".

Matériau du réducteur concentrique à électrofusion

La matière première des raccords électrosoudables est conforme aux exigences des normes EN 1555 et EN 12201. En outre, les produits d'électrofusion et les supports de bride sont fabriqués en PE 100.

Caractéristiques géométriques des réductions d'électrofusion concentriques concentriques

Les articles électrofusibles sont dimensionnés conformément à la norme EN ISO 3126. En outre, toutes les dimensions des raccords sont conformes aux exigences des normes EN 1555 et EN 12201. Tous les raccords d'électrofusion et les porte-brides sont fabriqués en SDR 11.

Résistance à la pression interne d'un réducteur concentrique à électrofusion

Gaz:
Pression de service maximale (MOP)
- 10 bar - SDR 11
- 10 bar - SDR 17

Eau:
- PN 16 pour SDR 11
- PN 10 pour SDR 17

Caractéristiques communes des raccords électrofusion

1. Raccords en laiton avec un diamètre standard de 4,0 mm et possibilité d'adaptateurs pour un diamètre de 4,7 mm.
2. Plaque signalétique: indique le diamètre du raccord, le matériau, la SDR, l'utilisation (gaz et eau).
3. Indicateurs de soudage: permettent de percevoir visuellement si le processus de soudage s'est déroulé de manière satisfaisante.
4. Serpentin chauffant: recouvert d'un matériau PE pour le protéger des dommages lors de l'installation du raccord dans une tuyauterie.
5. Étiquette: contient des informations sur la taille et le diamètre du raccord (les mêmes que sur la plaque signalétique de la section 3) ; le numéro d'identification, un numéro unique qui le différencie et permet de déterminer la date exacte de fabrication et le lot de matériaux à partir duquel il a été fabriqué ; la pression de service maximale ; le temps de chauffage et de refroidissement ; la tension (toujours 39,5 volts) ; le DTS ; le code-barres, les données pour les machines à souder équipées d'un scanner ; les normes auxquelles les raccords sont conformes.

*Pour de plus amples informations, veuillez vous référer à la fiche technique.

CARACTÉRISTIQUES

• Garantie : 2 ans. Voir les clauses additionnelles de ce fabricant.
• Type : Réducteurs
