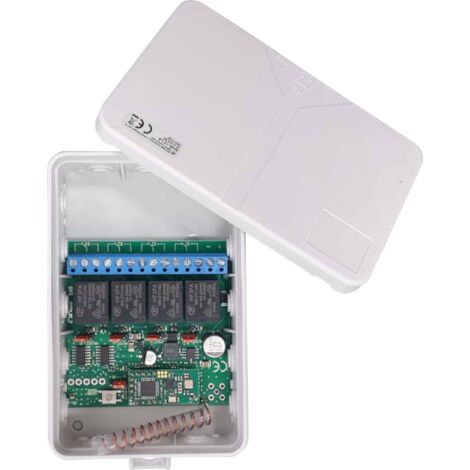

Récepteur sans fil SVS Nachrichtentechnik 01274.93

Informations techniques

Dimensions produit, hauteur : 130 mm
Dimensions produit, largeur : 85 mm
Fréquence d'émission : 433 MHz
Longueur : 37 mm
Nombre de canaux : 4
Portée max. : 1000 m
Tension de fonctionnement : 12 V/DC, 30 V/DC

Le récepteur radio SHR-12 L4 évalue chaque signal radio des émetteurs correspondants de la série SH-12 et peut activer ou désactiver un ou plusieurs des 4 contacts inverseurs sans potentiel. Pour pouvoir exécuter l'ordre d'un émetteur, celui-ci doit être programmé une seule fois. L'apprentissage d'un émetteur s'effectue facilement à l'aide d'un bouton-poussoir. Il est possible de mémoriser jusqu'à 60 stations à l'aide de toutes les touches ou de touches d'émetteur séparées. La particularité de la série radio SH-12 est le retour d'information du récepteur. Ainsi, vous pouvez détecter sur l'émetteur si la communication a abouti et obtenir des informations sur la qualité de la liaison radio. Ce retour d'information peut également être désactivé pour des applications spéciales. Pour le SHR-12 L4, les touches de l'émetteur ou les commandes d'émission sont attribuées à une sortie ou à un contact de relais. Les contacts à fermeture et à ouverture sont disponibles pour la connexion. Les LED fournissent des informations sur la fonction et le comportement d'émission et indiquent le statut de l'alimentation électrique. La fonction relais peut être réglée séparément pour chaque sortie à l'aide de cavaliers. Fonctionnement de la touche : l'entrée et la sortie se comportent de la même manière. La sortie est activée aussi longtemps que ON est envoyé. Mode Togglen : une commande active la sortie en permanence. La même commande désactive la sortie de manière permanente. Le SHR-12 L4 est livré avec un boîtier IP54 et une antenne filaire intégrée prête à être branchée. Il est possible d'augmenter encore la portée du récepteur en installant une antenne externe ou à distance. Il est possible de brancher facilement les antennes externes disponibles comme accessoires. Le set de connexion BNC permet en outre de déposer l'antenne si nécessaire et de la placer de manière optimale. Les récepteurs radio de la série SH-12 offrent un fonctionnement sans perturbation grâce à leurs caractéristiques de transmission particulières. La transmission sans fil insensible aux interférences avec des temps de réaction extrêmement courts permet d'obtenir une portée de plus de 1000 m. Pour des interférences à bande étroite ou l'utilisation de plusieurs systèmes radio parallèles, la fréquence de travail peut être réglée pour répondre à vos besoins individuels.

Points forts

• Fabriqué en Allemagne
• Jusqu’à 1000 m de portée en champ libre.
• Faible consommation de courant

  Fonctionnalités

  • 4 contacts inverseurs sans potentiel : 230 V AC / 10 A – 30 V DC 5 A Tension de fonctionnement : 12 - 30 V/DC 2 LED de statut 1 touche d'apprentissage 2 fréquence réglables Transmission du signal sûre et sans interférences Système radio avec signal de confirmation Sorties : contacts inverseurs sans potentiel (230 V AC 10 A / 30 V DC 5 A) Consommation de courant : veille 25 mA (4 relais actifs env. 200 mA) Fréquence d'émission : 433,62 et 434,22 MHz Plage de température : -20°C à +65°C Indice de protection : IP54

    Contenu de la livraison

    • Récepteur sans fil avec antenne hélicoïdale intégrée, Mode d'emploi

      Configuration requise

      • null

        Informations supplémentaires

        Émetteurs et modules adaptés - voir les accessoires en option.
        La portée en champ libre n'est atteinte que si les conditions sont optimales.
        Attention : les produits de la série SH-7 ne sont pas compatibles avec ceux de la série SH-12. Illustration similar.
