Description générale
Le radiateur Radson Paros V type 21 est conçu pour une installation en chauffage central. Il allie technique et design moderne avec sa face plane, offrant une esthétique épurée. Ce modèle est garanti 10 ans et ses émissions ont été mesurées selon la norme EN 442.Spécifications techniques
- Puissance : 936 W
- Matériau : tôle d’acier St 12.03 laminée à froid
- Raccordements : 6 raccordements (4 x G 1/2” latéraux et 2 x G 1/2” en bas au centre - femelle entraxe de 50 mm)

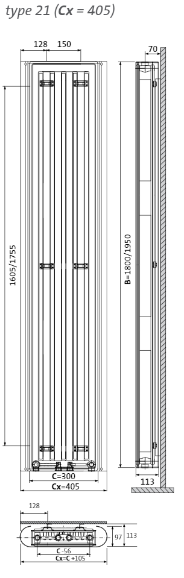

- Dimensions : à consulter sur l'image ci-dessous
Installation
- Radiateur réversible haut/bas : en cas de raccordements par le haut, le radiateur doit être tourné.
- Hauteur de refoulement minimale : 3 m pour l'alimentation du radiateur, avec un débit minimal de 150 l/h.
