Connecteur électrofusionnel coudé PE 45 degrés 63 mm PE100 SDR11 EF

Raccord coudé PE électrosoudable 45° 63 mm PE100 SDR11 EF

⭐️ Connecteur coudé PE électrosoudable Unidelta 45° – 63 mm

Utilisé pour raccorder des tuyaux en polyéthylène pour le transport de gaz jusqu'à 10 bars de pression ou d'eau potable et de liquides jusqu'à Pression nominale de 16 bars. Compatibles avec les tuyaux PE80 et PE100, les raccords Unidelta, grâce à la qualité des matières premières utilisées, résistent à une large gamme d'agents chimiques et aux rayons UV. ____________________________

▶ Applications :

Les principales applications des raccords électrosoudables sont : les canalisations de gaz inflammables, les systèmes d’adduction d’eau, les systèmes de protection incendie, les réseaux d’assainissement, les installations industrielles, l’irrigation et les conduits de câbles.

Les raccords électrosoudables Unidelta peuvent être utilisés avec des tubes en polyéthylène haute densité PE80 ou PE100 présentant les caractéristiques suivantes :

• SDR ≤ pour tous les diamètres
• SDR = 17 pour les diamètres > 32 mm
• SDR = 26 pour les diamètres > 125 mm

⭐️ Caractéristiques principales

• Tension de soudage 40 V
• Raccordements électriques Ø 4,0 mm
• Coude à 45°

Chaque pièce est marquée avec :

• Code-barres pour lecture optique
• Diamètre nominal
• Temps de soudage et temps de refroidissement

La bobine métallique est positionnée solidement près de la surface intérieure du raccord pour optimiser le transfert de chaleur entre le tuyau et le raccord et réduire le temps de soudage.

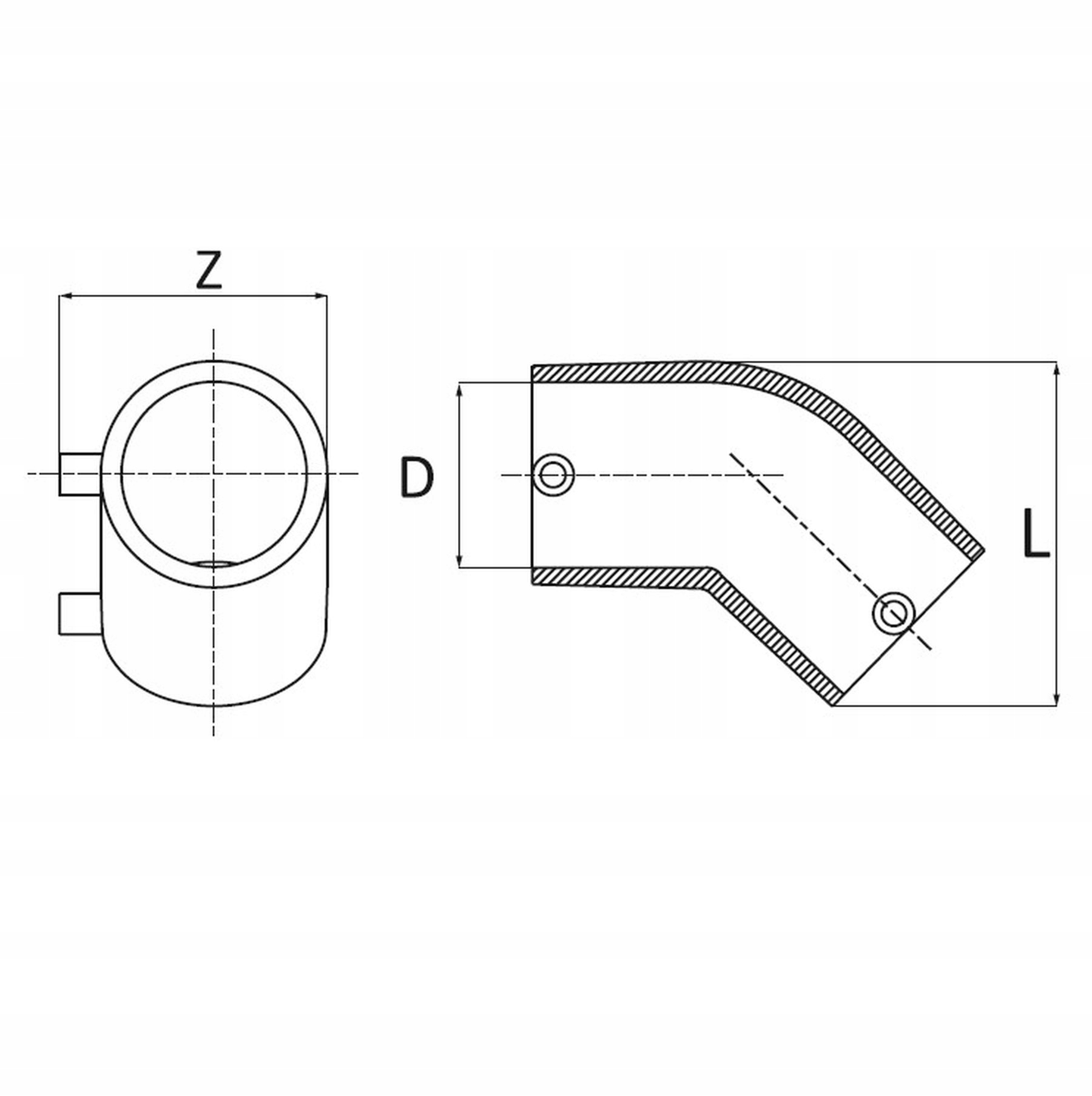

Les tuyaux et raccords en polyéthylène peuvent Le soudage peut s'effectuer par électrofusion ou par soudage bout à bout. Dans les deux cas, l'opération de soudage doit suivre une procédure définie, tenant compte de certains principes fondamentaux relatifs à la compatibilité des différents matériaux. Comme les PE80 et PE100 sont entièrement compatibles, les tuyaux fabriqués à partir de matériaux différents peuvent être soudés bout à bout, à condition qu'ils aient le même facteur dimensionnel standard (SDR) et donc la même épaisseur de paroi. Dimensions : (L) 82 mm (Z) 64 mm (P) 32 x 32 mm (L) 103 mm (Z) 74 mm (P) 40 x 40 mm (L) 115 mm (Z) 86 mm (P) 50 x 50 mm (L) 120 mm (L) (Z) 100 mm (D) 63 x 63 mm

(L) 140 mm (Z) 120 mm (D) 75 x 75 mm

(L) 160 mm (Z) 133 mm (D) 90 x 90 mm

(L) 180 mm (Z) 154 mm (D) 110 x 110 mm

(L) 195 mm (Z) 178 mm (D) 125 x 125 mm

(L) 220 mm (Z) 217 mm (P) 160 x 160 mm
