Raccord droit écrou-tournant à sertir multicouche Ø16 - 20/27

SOMATHERM FOR YOU - /5703-16-20 - Raccord droit à sertir pour tube Multicouche Ø16 - écrou tournant Femelle 20/27 (3/4'')

Permet de raccorder un tube Multicouche de diamètre Ø16

A PROPOS DE L'ARTICLE

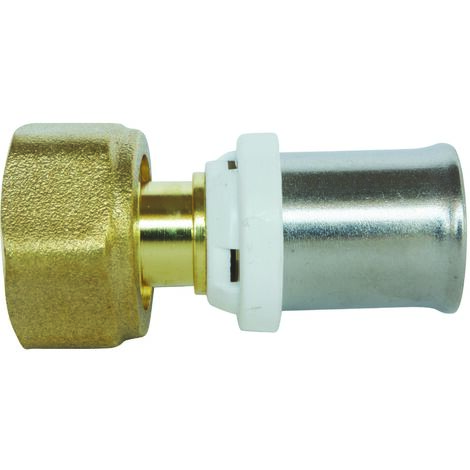

Raccord Multicouche droit à sertir Ø16 - Ecrou-tournant Femelle 20/27 (3/4'')
Manchon droit Ø16 - Ecrou-tournant F20/27
Permet de raccorder un tube multicouche Ø16 par sertissage multiprofil (U-H-TH)
Simplicité de pose : ce raccord est multiprofil et donc adapté aux 3 types de profils de machoires = U. H et TH
Sécurité lors du raccordement grâce à la douille en acier inoxydable avec fenêtre de contrôle qui permet de vérifier le bon positionnement du tube
Raccord conforme à la norme NF 545

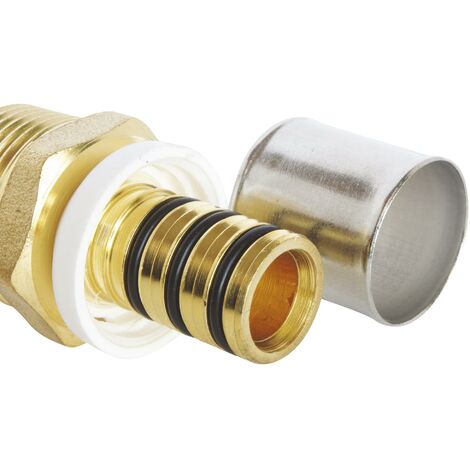

Sécurité d'étanchéité grâce aux 2 joints toriques
Présence d'une bague en PTFE pour éviter la prolifération des courants vagabonds.
Produit conforme à la législation en vigueur sur les matériaux en contact avec l'eau destinée à la consommation humaine

DESCRIPTION DU PRODUIT

Raccordement de tube multicouche facile et rapide avec une pince à sertir de profil H. U ou TH
Le raccord est compatible avec plusieurs profil de sertissage U. H et TH.
Raccordement des tubes multicouche diamètre 16.
Ce raccord permet de raccorder 2 tubes entre eux.
Les fenêtres de contrôles vous permettrons de vérifier le bon postionnement du tube pour un sertissage parfait.
En gage de qualité ce raccord est conforme à la norme NF 545.

APPLICATIONS

Application sanitaire. chauffage

COMPATIBILITES

Compatible pour tube multicouche de diamètre 16
Compatible avec un outillage à sertir de profil H. U ou TH

PRECAUTION D'EMPLOI

- Penser à ébavurer le tube avant d'insérer la tétine dans le tube.
- Avant l'installation. il est impératif de nettoyer les tuyauteries de l'installation.
- Contrôler la pression de l'eau : maxi 4 bar. au-delà. prévoir la pose d'un réducteur de pression en tête de l'alimentation générale.
- Ce raccord est prévu pour fonctionner avec de l'eau douce ; en cas d'eau calcaire. prévoir un traitement de l'eau. L'installation de ce raccord doit être effectuée sans aucune traction mécanique (dilatation ou manque de supportage).
- Le raccord ne doit pas subir de contraintes mécaniques; vérifier l'alignement des tuyauteries.
- Adapter le couple de serrage pour ne pas détériorer les tarauds: 30 N.mètre max.
- Pour réaliser l'étanchéité du raccord au niveau du taraudage. privilégier le PTFE ou la pate anaérobie.
- L'usage de la filasse avec de la pate à joint est proscrite.
- Les raccords doivent rester accessibles.
- L'installation et l'utilisation de ce raccord doivent être conformes aux règles de l'art. DTU. et réglementations en vigueur.

CONDITIONS D'UTILISATION TECHNIQUES

• Pression maxi. d’utilisation : 10 bars
• T°C d’utilisation : de 5°C à 90°C
