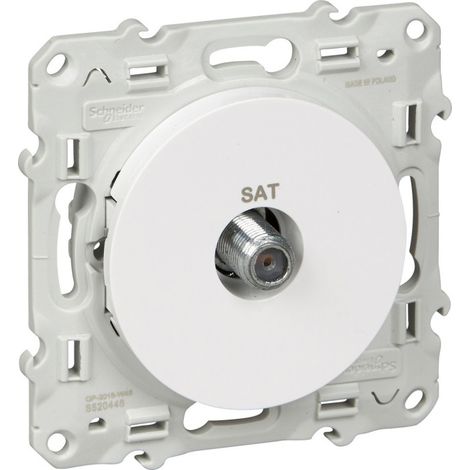

Prise coaxiale TV/FM/SAT Schneider Electric Odace S526461 Blanc RAL 9003 Brillant

Description générale

La prise coaxiale Schneider Electric Odace S526461 permet la connexion d'antennes TV, FM et SAT pour installations encastrées. Elle intègre un connecteur SAT type F, un connecteur TV mâle CEI 9,52 mm et une prise FM femelle 9,52 mm, avec passage de courant continu sur la prise SAT. Sa plaque frontale blanche (RAL 9003) brillante et son cadre en PBT GF30 offrent un rendu soigné compatible avec la gamme Odace.

Caractéristiques techniques

• Type : prise TV / SAT / R individuelle, mécanisme avec cadre de fixation
• Connecteurs : SAT type F, TV mâle CEI 9,52 mm, FM femelle 9,52 mm
• Nombre d'entrées : 1 — Atténuation max branche : 3 dB (SAT 950–2400 MHz, TV 125–862 MHz, R 5–108 MHz)
• Pertes minimales : 10 dB IN-OUT / 10 dB TV / 12 dB R / 10 dB SAT
• Passage de courant continu : oui (sur prise SAT) — Courant nominal : 350 mA — Tension nominale : 24 V DC
• Connexion : bornes à vis (pozidriv n°1), longueur d'âme dénudée recommandée 8 mm, diamètre câble coaxial jusqu'à 7 mm
• Dimensions approximatives : 4,00 cm x 7,30 cm x 7,30 cm — Poids : 63,4 g — Finition : blanc brillant (RAL 9003)

Compatibilité et accessoires

Conçu pour frames et plaques de la gamme Odace et cadres d'encastrement standards. Compatible avec câbles coaxiaux et connecteurs F/IEC usuels. Plaque frontale et mécanisme fournis, accessoires de fixation standard nécessaires en fonction du tableau d'encastrement.

Installation

Installer dans une boîte d'encastrement standard. Raccorder le câble coaxial aux bornes à vis en utilisant un tournevis Pozidriv n°1 et respecter la longueur d'âme dénudée recommandée (8 mm). Vérifier la position et la polarité des connecteurs avant fermeture.

Utilisation

Destinée aux installations résidentielles et professionnelles pour distribution TV, FM et SAT. Pour des performances optimales, utiliser des câbles coaxiaux de qualité et limiter les longueurs de câble excessives. Respecter les valeurs de courant et tension nominales indiquées et effectuer les connexions hors tension.
