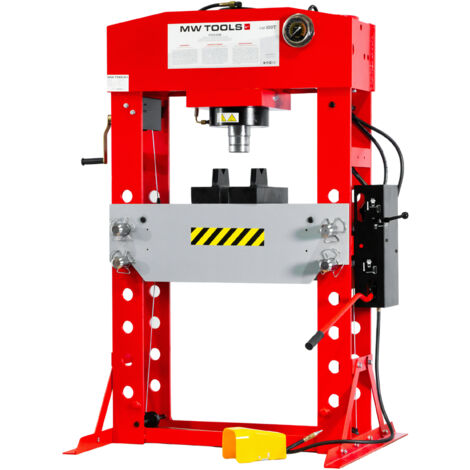

Presse d'atelier hydropneumatique 100T avec cylindre mobile MW Tools PPH100B

Presse pneumatique hydraulique 100 Tonnes avec vérin mobile

Avantages :

• Fonctionnement avec de l'air comprimé (pédale) et à la main (levier)
• Cylindre mobile latéralement avec broche, permet un pressage plus proche du bord du cadre. Utile pour appuyer sur le côté de grandes pièces
• Mécanisme de pompe fiable à double vitesse
• Table de travail réglable en hauteur par treuil manuel, avec positionnement rapide et précis
• Commande à air comprimé via une pédale mobile
• Fourni avec 2 blocs de pressage (V-blocks)
• Jeu de poinçons en option

Capacité et dimensions :

• Capacité : 100 tonnes
• Course verticale du cylindre : 300 mm
• Course horizontale du cylindre : 254 mm (vérin mobile)
• Distance entre la table de travail et la culasse : minimum 113 mm - maximum 813 mm
• Largeur du lit / espace entre les pieds : 787 mm

Caractéristiques:

• Fonctionnement manuel et pneumatique :
• La pompe hydropneumatique est contrôlée par air comprimé via la pédale et fournit puissance et vitesse pendant le travail. Aucune force manuelle n'est requise.
• Pompe à 2 vitesses : une vitesse élevée lors de l'approche de la pièce sans charge et une vitesse plus lente lors du pressage. La vitesse diminue automatiquement avec une contre-pression
• La pompe manuelle est actionnée par le levier pour un fonctionnement précis. Le levier a 2 positions, pour un pompage rapide et lent (travail de précision)
• Fourni avec un petit levier qui sert au réglage vertical de la table et au déplacement horizontal de la culasse avec une broche à vis
• Le châssis de base, sur lequel toutes les forces s'exercent lors du pressage, est entièrement soudé à partir d'un seul châssis robuste, ce qui améliore la solidité et la durée de vie de la presse. Nous n'utilisons ni boulons ni vis pour assembler la presse.
• La table de travail est soutenue par 4 goupilles de verrouillage robustes avec clips de sécurité, la table de travail reposant sur les 2 goupilles inférieures. Cela facilite le réglage de la hauteur de la table sans que les goupilles ne se coincent.
• Pompe avec soupape de surcharge
• Culasse amovible (diamètre intérieur de la fixation : 25 mm). Cela permet de connecter le kit de poinçonnage en option ou d'autres formes de pressage et couteaux pliants à la tête (art 754758311).
• Pression de service air comprimé : 7,5 à 8,5 bars et débit d'air : 300 l/min
• Vanne d'air comprimé avec pédale et connexion avec connecteur EURO

Livré avec :

• Jeu de blocs en V pour redresser ou presser des arbres, des barres et des tubes. Dimensions d'un bloc V : longueur 350 mm, largeur 130 mm, hauteur 170 mm
• Manomètre avec indication de la force de pression
• Montage facile : la presse est fournie en 1 pièce. Seuls les 2 pieds de support latéraux sont montés sur site
• Pré-rempli d'huile hydraulique
• Pédale pneumatique pour fonctionnement à l'air comprimé

Compresseurs en option :

• Compresseur Silent, réservoir de 50 litres 1,1 kW avec débit 280 litres/minute (8551403106)
• Compresseur Silent, réservoir de 100 litres 2,2 kW avec débit 480 litres/minute (8551403108)
• Compresseur réservoir 100 litres 2,2 kW avec débit 480 litres/minute (8551404000)
• Compresseur réservoir 200 litres 2,2 kW avec débit 300 litres/minute (8551404010)

• Huile hydraulique (art. 790030046). Réservoir d'huile avec une quantité de 4950 ml.
• Jeu de 8 poinçons ronds de 10 à 30mm, pour l'usinage de bagues, joints, roulements, etc. (art. 754758311) Livré avec adaptateur.
• Gamme étendue de broches à pousser et de douilles de guidage pour enfoncer des rainures de clavette de 2 à 25 mm. (ex. : 10 mm : art. 790008653). Contactez nos spécialistes produits pour la sélection correcte de ces accessoires.
