Description générale

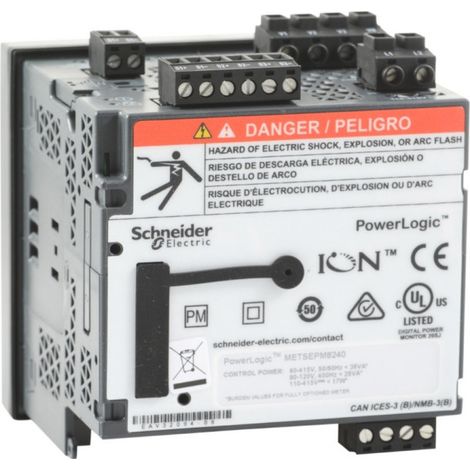

La centrale de mesure PowerLogic PM8240 est un appareil avancé conçu pour surveiller la qualité de l'alimentation électrique. Elle offre des fonctionnalités telles que la capture de la forme d'onde, la détection de creux et de pointes de tension, ainsi qu'une analyse détaillée des harmoniques jusqu'à la 63ème. Cet appareil est idéal pour les applications nécessitant une surveillance précise de la puissance et de la qualité de l'alimentation.Spécifications techniques
- Tension d'alimentation : 90...415 V AC +/- 10 % (45...65 Hz), 120...300 V DC +/- 10 %
- Courant nominal : 1 A, 5 A, 10 A
- Type d'affichage : LCD TFT couleur, résolution 320 x 240 pixels QVGA
- Cadence d'échantillonnage : 256 échantillons/cycle
- Précision de mesure : +/- 0.2 % énergie active, +/- 0.1 % tension, +/- 0.1 % courant
- Dimensions : largeur 96 mm, profondeur 77.5 mm, hauteur 96 mm
- Poids : 581 g
- Nombre d'entrées : 3 numériques (30 V AC, 60 V DC)
- Capacité mémoire : 512 MB
- Degré de protection : IP30 (corps), IP54 (façade)
- Température de fonctionnement : -25…70 °C
- Humidité relative : 5…95 %
- Altitude de fonctionnement : jusqu'à 3000 m
Compatibilité et accessoires
- Protocole de communication : DNP3, IEC 61850, Modbus RTU, Modbus TCP/IP
- Support de montage : Ossature
Installation
- Mode d'installation : Suspendu
- Catégorie d'installation : III
Utilisation
- Surveillance de la qualité de puissance
- Mesure de la puissance active et réactive
- Analyse des harmoniques et de la distorsion harmonique
Autres informations
- Normes : CEI 62052-11, IEC 62053-24, IEC 62053-22, IEC 61557-12
- Certifications : N998, China RoHS, CULus, CE
- Statut environnemental : Produit Green Premium RoHS
- Instructions de fin de vie du produit : Disponible
- Garantie : 18 mois
