Description générale

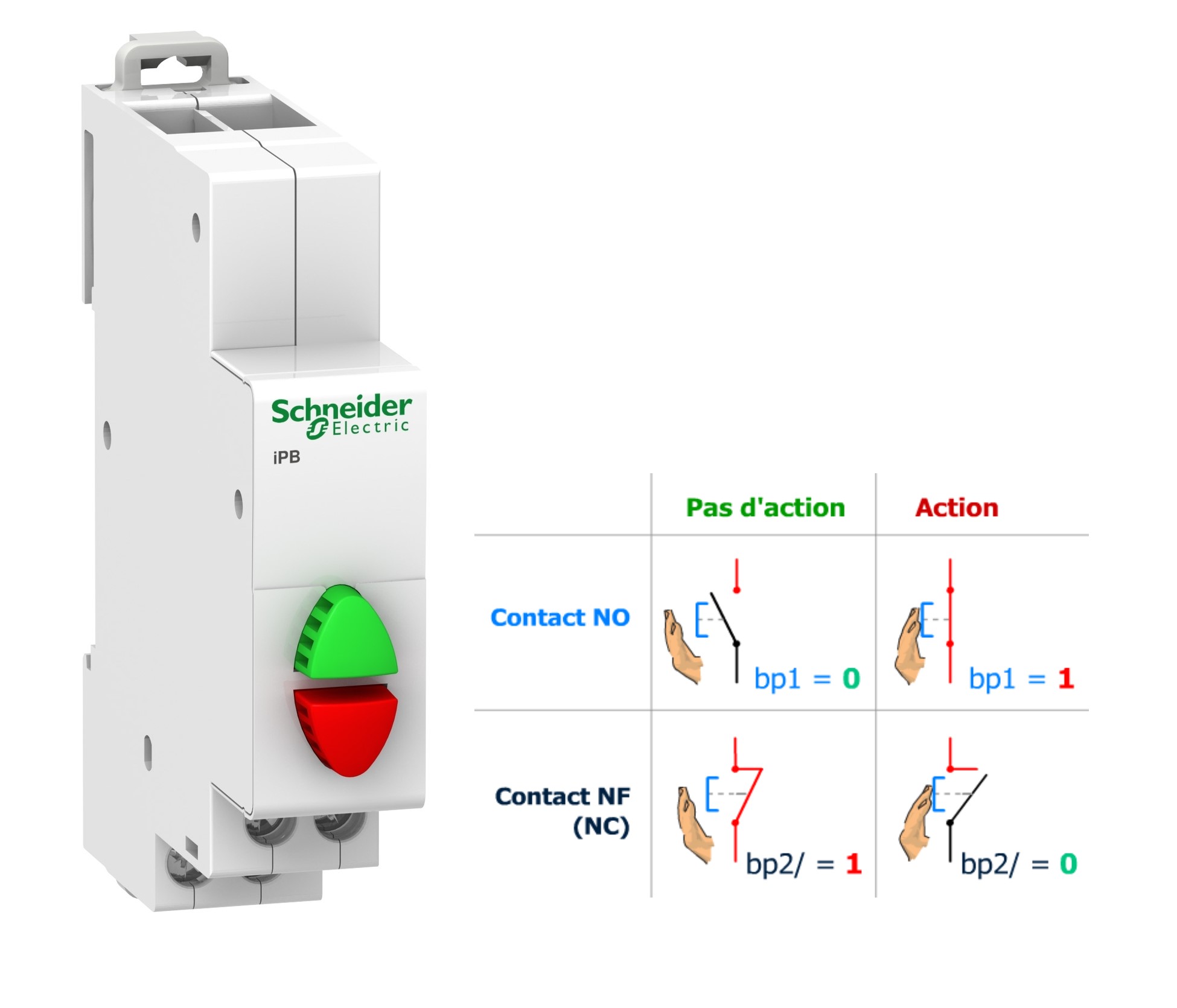

Ce bouton-poussoir Acti9 iPB modulaire est conçu pour contrôler les circuits électriques. Il dispose d'un contact normalement ouvert (NO) pour un bouton-poussoir et d'un contact normalement fermé (NF) pour l'autre bouton-poussoir. Les boutons sont de couleur rouge (bas) et vert (haut), facilitant ainsi leur identification.Spécifications techniques
- Courant assigné d'emploi : 20 A
- Tension assignée d'emploi : 250 V CA
- Mode d'installation : Fixe
- Support de montage : Rail DIN symétrique 35 mm
- Durée de vie électrique : 30 000 cycles AC 50/60 Hz
- Mode de raccordement : Bornier tunnel échelonné pour 2 câbles de 2.5 mm² (souples ou rigides)
- Dimensions : Hauteur 82 mm, Largeur 18 mm, Profondeur 71,5 mm
- Poids : 0,050 kg
- Degré de protection (IP) : IP2X
Compatibilité et accessoires
- Compatible avec les blocs de distribution Librio, ProDis et Clario
Installation
- Installation sur rail DIN symétrique de 35 mm
- Bornes décalées pour simplifier la connexion
Utilisation
Ce bouton-poussoir est utilisé pour contrôler les circuits électriques, permettant une gestion efficace des installations électriques.Autres informations
- Couleur du bouton : Rouge/vert
- Nombre de contacts normalement fermés : 1
- Nombre de contacts normalement ouverts : 1
- Couple de serrage : 1 N.m
- EAN : 3606480088261
- Index du fabricant : A9E18034
