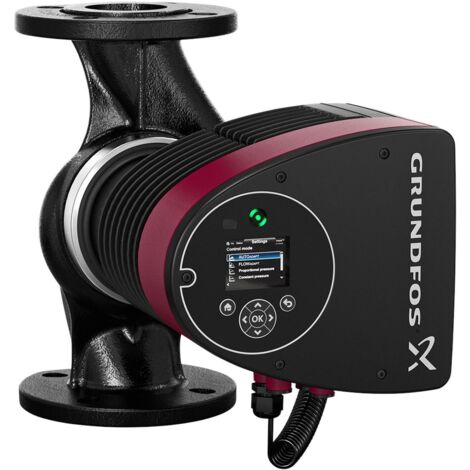

Grundfos MAGNA3 65-80 F circulateur 460 W, DN 65, 97924676

Grundfos MAGNA3 65-80 F circulateur 460 W, DN 65, 97924676

• Désignation du produit: MAGNA3 65-80 F
• Débit nominal: 23.3 m³/h
• Hauteur de refoulement nominale: 4.919 m
• Hauteur de refoulement maximale: 80 dm
• Classe de température: 110
• Agréments: CE, VDE
• Code Modèle: E
• Corps de pompe: fonte grise
• Enveloppe de pompe: EN 1561 EN-GJL-250
• Corps de pompe: ASTM A48-250B
• Matériau de la roue: matériau composite
• Température ambiante: 0 .. 40 °C
• Pression de service max.: 10 bar
• Type de raccordement: DIN
• Taille du raccordement: DN 65
• Niveau de pression nominal: PN 6/10
• Longueur d',installation: 340 mm

• Plage de température du fluide: -10 .. 110 °C
• Température du fluide pendant le fonctionnement: 60 °C
• Densité: 983.2 kg/m³
• Puissance absorbée maximale P1: 460 W
• P1 min.: 22 W
• Fréquence du réseau: 50 / 60 Hz
• Tension nominale: 1 x 230 V
• Consommation électrique minimale: 0.24 A
• Consommation électrique maximale: 2.11 A
• Type de protection (selon IEC 34-5): X4D
• Classe d',isolation (IEC 85): F
• Indice d',efficacité énergétique (IEE): 0.18
• Poids net: 21.5 kg
• Poids brut: 23.8 kg
• Vol. d',expédition: 0.057 m³
• Agréments: WEEE

Caractéristiques. Performance

Dessin dimensionnel

Schéma de câblage

• Fabricant: Grundfos
• Numéro d',article: 97924676
• Modèle: MAGNA3 65-80 F
• Débit nominal: 23.3 m³/h
• Hauteur de refoulement nominale: 4.919 m
• Puissance absorbée maximale P1: 460 W
• Type de raccordement: DIN
• Taille du raccordement: DN 65
• Niveau de pression nominal: PN 6/10
• Longueur d',installation: 340 mm
• Plage de température du fluide: -10 .. 110 °C
• Tension nominale: 1 x 230 V
• Indice d',efficacité énergétique (IEE): 0.18

Circulateurs à rotor noyé MAGNA3

Convient pour :

• Chauffage pour les bâtiments commerciaux

Circulateurs de chauffage à régulation électronique avec écran TFT et fonctions intelligentes. Raccordement au bus de terrain possible à l'aide de modules CIM.

Circulateur à régulation électronique MAGNA3

Les circulateurs Grundfos MAGNA3 sont des pompes modernes à rotor noyé avec régulation électronique intégrée de la puissance. Ils sont conçus pour une utilisation dans les installations de chauffage de grande taille, les applications de refroidissement et de climatisation ainsi que comme pompe de refoulement en géothermie. De multiples possibilités de réglage ainsi que la régulation conviviale AUTOADAPT™ en font le circulateur le plus économe en énergie de sa catégorie.

La gamme MAGNA3 comprend plus de 220 pompes simples et doubles différentes en fonte grise ou en acier inoxydable. Chaque pompe répond aux exigences les plus strictes et porte la mention « Made in Germany »

 ,

AVANTAGES DU PRODUIT

• Les pompes MAGNA3 sont disponibles avec raccord fileté ou à bride et peuvent donc être facilement intégrées dans des installations neuves ou existantes.
• Gamme de pompes à très haute efficacité énergétique grâce à une hydraulique considérablement améliorée et un rendement moteur optimisé ,
• Écran couleur TFT pour une utilisation simple et intuitive
• Enregistrement du profil de charge 3D (Work Log)
• Fonctions de régulation intelligentes AUTOADAPT™ et FLOWADAPT
• Fonction d'abaissement nocturne intégrée
• Commande et surveillance de la pompe via le smartphone avec Grundfos GO
• Affichage permanent de l'état de la pompe à l'écran , fonctionnement, avertissement, alarme
• Trois entrées numériques, deux relais de sortie pour les messages de fonctionnement et de défaut et une entrée analogique pour capteur externe
• Comptage de la quantité de chaleur possible grâce à une sonde de température supplémentaire ,Intégration des pompes dans la gestion technique de bâtiment avec modules enfichables pour tous les systèmes de bus courants
• Régulation de température différentielle

La nouvelle référence en matière d'efficacité énergétique

La génération précédente MAGNA répondait déjà à la directive EuP pour 2013. Depuis le 01.01.2013, l'indice d'efficacité énergétique (IEE) pour les circulateurs ne doit pas dépasser 0,27. En tant que circulateur le plus efficace de sa catégorie, MAGNA3 passe même en dessous de la barre des 0,20. Une valeur idéale qui était considérée comme la meilleure valeur atteignable lors de la mise en œuvre de la directive EuP.

AUTO ADAPT

Ce mode de régulation est recommandé pour la plupart des installations de chauffage. Pendant le fonctionnement, la pompe adapte automatiquement son débit à la courbe caractéristique actuelle de l'installation ,.

Avec ce réglage, on obtient la consommation électrique la plus faible tout en minimisant les bruits d'écoulement au niveau des robinets thermostatiques. Les coûts d'exploitation sont ainsi réduits et le confort est ,amélioré.

Si le mode de régulation « AUTOADAPT » a été activé, la pompe démarre ,avec le réglage d'usine Hfac = Hset1. Cela correspond à env. 55 % de la hauteur de refoulement maximale. Par la suite, la pompe adapte ,son débit de refoulement à A1.

Si la pompe mesure une pression plus faible sur la courbe MAX (A2), la fonction AUTOADAPT sélectionne automatiquement une courbe de régulation Hset2 proportionnellement plus basse. ,

Si les vannes thermostatiques se ferment, la pompe adapte son débit à A3.

Affichage de l'état de la pompe

L'indicateur d'état innovant de Grundfos affiche le statut de la pompe : fonctionnement, avertissement ou alarme. L'écran couleur TFT permet une utilisation simple et intuitive

Davantage d'échange de données
Trois entrées numériques, deux relais de sortie pour signalisation de marche et de défaut et une entrée analogique pour capteur externe.

Intégration dans la gestion technique du bâtiment
Des modules enfichables CIM rapides à installer (option) assurent l'intégration dans la gestion technique du bâtiment.

Une technologie d'excellence

Depuis son lancement sur le marché en 2012 ,, la série MAGNA3 a été récompensée à plusieurs reprises. À l'occasion du salon SHK 2012, elle a reçu le prix de l'innovation Plus X Award dans ,les catégories High Quality, Fonctionnalité et Écologie, ainsi que le label « Meilleur produit de l'année 2012 » ,et « Pompe de l'année 2012 ».

Lors du salon mondial de référence ISH 2013, la prestigieuse ,distinction Design Plus – décernée par la ,Messe Frankfurt et le Conseil allemand du design (Rat für Formgebung) – lui a été attribuée. Ce prix récompense des produits d'avenir ,qui établissent de nouvelles références en matière d'efficacité énergétique, de fonctionnalité et ,d'utilisation.

Circulateurs MAGNA3 à haute efficacité énergétique et intelligents pour tous les systèmes CVC.

Le MAGNA3 est un circulateur à rotor noyé ultramoderne conçu pour les grands bâtiments tertiaires et collectifs ainsi que les établissements publics, tels que les hôpitaux et les écoles. Des fonctions intelligentes telles que AUTOADAPT et FLOWADAPT sélectionnent automatiquement le réglage optimal de la pompe, garantissant ainsi à votre installation le meilleur confort possible avec une efficacité maximale.

Le raccordement de la pompe à une gestion technique du bâtiment permet une régulation et une surveillance complètes de l'installation tout en améliorant la fiabilité. Pour surveiller et réguler la pompe, vous pouvez également utiliser l'application Grundfos GO. Vous avez ainsi accès à tout moment aux données de l'installation.

La MAGNA3 dispose en outre d'une fonction multipompe dans laquelle deux pompes fonctionnent en parallèle. Les systèmes multipompes peuvent fonctionner au choix en mode alterné, de secours ou en cascade.

Économiser de l',énergie et du temps avec une régulation intelligente

Des modes de régulation intelligents, tels que l'AUTOADAPT, permettent de réaliser des économies d'énergie substantielles.Le circulateur MAGNA3 est simple et rapide à installer et ne nécessite aucun entretien.Les entrées et sorties permettent une meilleure surveillance de l'installation et une régulation optimale de la pompe.Le MAGNA3 est un circulateur universel, parfaitement adapté aux applications CVC dans les domaines du chauffage, du refroidissement et de l'eau chaude.

Pompe à rotor noyé haute efficacité,

à régulation électronique, indice d'efficacité énergétique (EEI) ≤ 0.20 Best in Class

Versions/Fonctions/Caractéristiques:

• Pompe simple ou pompe double (D)
• Technologie de moteur à aimant permanent EC à haut rendement
• Indice d'efficacité énergétique (EEI) ≤ 0.18
• Modes de régulation : pression constante / vitesse fixe / pression proportionnelle / température constante
• Protection moteur intégrale intégrée
• Coquilles d'isolation thermique selon EnEV incluses dans la livraison (uniquement pour les pompes simples)
• Réglage automatique de la consigne par la fonction AutoAdapt
• Protection contre la marche à sec intégrée
• Limitation de débit réglable grâce à la fonction FlowLimit
• Mesure intégrée de la quantité de chaleur (capteur optionnel RPI+T2 0-16 requis)
• Raccordement à la gestion technique du bâtiment grâce à des modules enfichables en option dans la boîte à bornes
• Signalisation de fonctionnement et de défaut
• Possibilités de communication analogique/numérique : 2xDO / 3xDI / 1xAI
• Enregistrement de l'historique de fonctionnement
• Commande via écran TFT et clavier soft-touch
• Réglage automatique de la consigne avec limitation du débit volumique par la fonction FlowAdapt
• Accord de prise en charge de responsabilité garantie 5 ans
• Possibilités de réglage et de lecture au moyen de l'appareil de diagnostic et de télécommande Grundfos GO en option
• 5 ans de garantie par l'envoi du procès-verbal de mise en service établi via Grundfos GO
• Modes de fonctionnement pompes doubles : alterné/réserve/parallèle
• Communication sans fil entre têtes de pompe d'une pompe double ou de 2 pompes simples
