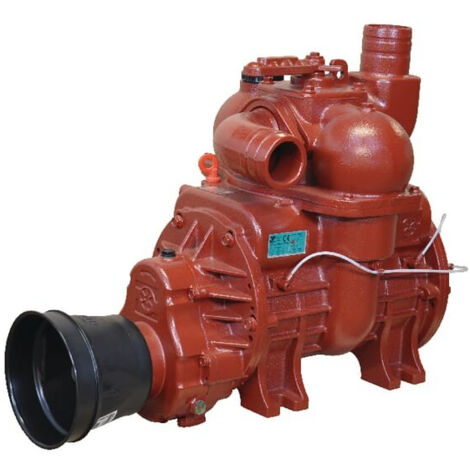

Pompe à vide BATTIONI PAGANI MEC11000A

A. : 346 mm

Avantages : Frais de réparation minimum grâce au système unique de protection automatique Comme les pompes de B.P. sont testées, contrôlées et emballées avec le plus grand soin, un démarrage sans problème est absolument garanti

AXE D'ENTRAÎNEMENT (POUCE) : 1 3/8 Inch

B : 247 mm

C : 147 mm

Caractéristiques : Ces pompes sont capables de produire à la fois une surpression et une dépression

CONTENANCE DU RÉSERVOIR D'HUILE : 3 l

D : 80 mm

Domaine d'application : Ces pompes à vide à palettes sont principalement utilisées dans le domaine agricole pour vider et remplir les réservoirs à lisier

DÉBIT MAXI : 11137 l/min

E : 740 mm

F : 22 mm

G : 575 mm

H : 605 mm

Informations techniques : Composition des références : MEC = série, 9000 = type, M = entraînement indirect 540 tr/m, A = lubrification automatique, B = système de ballast Les pompes sans lubrification automatique (pas de « A » dans la référence) sont équipées d'une lubrification forcée, assurée par des injecteurs de gouttelettes Sur les pompes à graissage automatique, la quantité d'huile de lubrification est réglée en usine et ne peut être modifiée sans outils Qu'il s'agisse d'une lubrification forcée ou d'une lubrification automatique, cette fonction doit être contrôlée à tout moment pendant le fonctionnement Les pompes à entraînement indirect (M) doivent fonctionner en tournant à gauche L'observateur détermine le sens de rotation lorsque l'axe entraîné est dirigé vers sa personne En cas d'entraînement direct (avec un engin tracteur par exemple), la pompe doit fonctionner en tournant à gauche Huile recommandée pour la lubrification des palettes : huile d'origine de B.P. (Référence BP5070)

L : 246 mm

M : 195 mm

N : 195 mm

O : 390 mm

P : 80 mm

PARTICULARITÉS : Les pompes de la série MEC II disposent d'un système de protection automatique. Ainsi, en cas de rupture de palette par exemple, le rotor et son logement peuvent être protégés car le rotor (bride de montage incluse) est repoussé vers le bas Les pompes avec « système de ballast », reconnaissables au B qui figure à la fin de la référence (par ex. MEC9000MB), ont une durée de fonctionnement plus longue à vide La durée de fonctionnement à -0,95 bar est comprise entre 8 (standard) et 15 minutes. Un fonctionnement continu est admissible à -0,6 bar. La livraison standard des pompes de la série MEC II comprend des palettes longue durée (résistantes à la chaleur) Les pompes de la série MEC II disposent d'un affichage de la température qui permet de lire la température pendant l'utilisation Une trappe de service permet de connaître l'état d'usure des palettes pour savoir quand elles doivent être remplacées Chaque pompe est soumise à un contrôle final en usine permettant de tester notamment la dépression, la compression et la lubrification Un rapport de test correspondant au numéro de série est établi pour chaque pompe

POIDS À VIDE : 160 kg

PRESSION RELATIVE MAX. : 1,5

PUISSANCE INDISPENSABLE (MAX. VACUUM) : 21 kW

PUISSANCE NÉCESSAIRE (PRESSION MAX.) : 40 kW

RACCORD POUR SOUPAPE DE DÉPRESSION : 1,5 Inch

RACCORD SOUPAPE DE SÉCURITÉ : 2 Inch

ROTATION MAX. : 540 r/min

SE COMPOSE DE : Protection de l'arbre de transmission comprise Sans soupape de surpression (article 0200013) et soupape de dépression (article 0155513) Les pompes sont livrées sans huile lubrifiante (article BP5070)

VIDE MAX. : 0,95 bar

• Marque : BATTIONI PAGANI
• Type : Adaptable
