Pivot de sol MUSTAD série 86 N TH axe rectangulaire arrêt 105° pour portes en verre trempé
Produit épuisé
Ces articles peuvent vous intéresser !
Comparer à des articles similaires
Souvent achetés ensemble
Informations produit
Description
Description générale

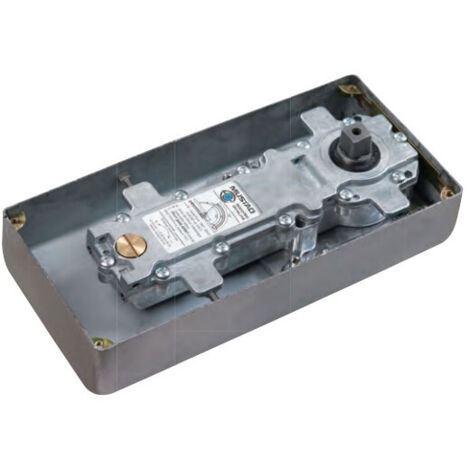

Le pivot de sol MUSTAD série 86 N TH est un dispositif encastré robuste conçu pour portes en verre trempé, offrant un axe de sortie rectangulaire et un arrêt intégré à 105°. Conçu pour fonctionner en simple action ou double action, il intègre un train d'engrenages interne et une régulation renforcée assurant une fermeture constante sur une plage de -30 °C à +40 °C. Le boîtier rectangulaire en métal de finition gris métallisé se loge dans une boîte de sol et se fixe par quatre vis fraisées aux angles.Caractéristiques techniques
- Référence produit : 3050705689 / EAN : 3188741224286
- Série : série 86 N TH
- Axe : axe rectangulaire, sortie supérieure
- Arrêt : arrêt mécanique à 105°
- Température de fonctionnement : -30 °C à +40 °C
- Boîte de sol : 280 x 130 x 56 mm
- Matériau : métal, finition gris métallisé
- Mécanisme : train d'engrenages interne avec logement ressort/came
Compatibilité et accessoires
Compatible avec portes en verre trempé pour configurations simple action ou double action. Fourni sans accessoires additionnels ; fixation par quatre vis fraisées aux angles de la boîte de sol. Référence DEEE : Reprise DEEE (voir lien).Installation
S'installe encastré dans une boîte de sol rectangulaire (280 x 130 x 56 mm) et se fixe par quatre vis fraisées aux angles. Vérifier l'alignement de l'axe rectangulaire et la planéité du support avant la pose.Utilisation
L'ajustement de la vitesse et de la butée se réalise via une vis ou un capuchon de réglage en laiton visible sur le mécanisme. Entretien réduit : lubrification périodique recommandée et contrôle des fixations pour garantir un fonctionnement sûr et constant. Garantie légale de conformité : 2 ans.Caractéristiques
- MarqueMUSTAD
- MatièresMétal
- CouleurGris
- Type de quincailleriePivot de porte
- Type de poseÀ encastrer
