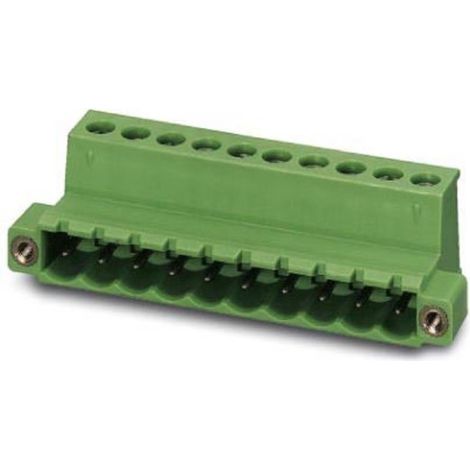

Phoenix Contact Boîtier pour contacts mâles Nbr total de pôles 18 Pas: 5.08 mm 1825666 1 pc(s)

Nombre de connexions : 18
Section nominale : 2,5 mm²
Groupe d'isolants: I
Tension nominale (III/3) : 4 kV
Système enfichable : Classic COMBICON
Verrouillage : bride filetée
Nombre de potentiels : 18
Hauteur totale (hauteur sans broche à souder) : 15 mm
Température ambiante (montage) : -5 °C... 100 °C
Force d'accouplement par pôle : 7 N env
Force de traction par pôle env. 7 N
Cycles d'accouplement : 25

Informations techniques

AWG max. : 12
AWG min. : 24
Connexion (composants) : raccord à vis
Couleur : vert
Courant nominal : 12 A
Dimensions produit, hauteur : 15 mm
Dimensions produit, largeur : 101.56 mm
Données techniques complémentaires : Nombre de connexions : 18 Section nominale : 2,5 mm² Groupe d'isolants: I Tension nominale (III/3) : 4 kV Système enfichable : Classic COMBICON Verrouillage : bride filetée Nombre de potentiels : 18 Hauteur totale (hauteur sans broche à souder) : 15 mm Température ambiante (montage) : -5 °C... 100 °C Force d'accouplement par pôle : 7 N env Force de traction par pôle env. 7 N Cycles d'accouplement : 25
Forme du connecteur : mâle
Longueur : 19.2 mm
Longueur dénudée (max.) : 7 mm
Matériau d'isolation (détails) : PA
Matériau du contact : Alliage de Cu, étamé
Nbr de rangées : 1
Nbr total de pôles : 18
Pas : 5.08 mm
Section (min.) : 0.2 mm²
Section max. : 2.5 mm²
Spécificités du connecteur : avec douille de traction
Surface de contact coté enfichable : étain
Taille du filetage : M3
Température (max.) : +100 °C
Température (min.) : -40 °C
Tension nominale : 320 V

Principe de raccordement connu permettant une utilisation dans le monde entier. Remplacement facile des cartes de circuits imprimés grâce à des assemblages enfichables. Bride vissable pour une stabilité mécanique maximale. Fiche mâle avec contacts mâles pour des sorties d'appareil sécurisées aux doigts ou des connexions de câbles volants. Peut être combiné avec la famille MSTB 2,5. Faible échauffement grâce à la force de contact la plus élevée. Ce texte a été traduit par une machine.

Points forts

• Contenu: 1 pc(s)
• Nbr de rangées: 1
• Nbr total de pôles: 18
