Description générale

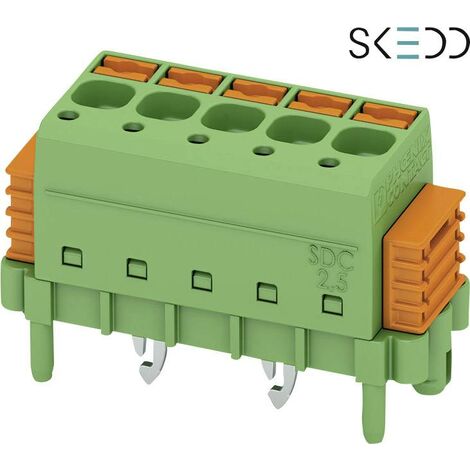

Le boîtier mâle (platine) de la série SDC de Phoenix Contact est un connecteur de circuit imprimé conçu pour des applications variées. Avec une section nominale de 2,5 mm² et un courant nominal de 12 A, il est idéal pour des connexions fiables et durables. Sa technologie d'emboîtement SKEDD permet un positionnement flexible sur le circuit imprimé, réduisant ainsi les coûts de pièces et de processus. Ce connecteur est facile à installer grâce à sa connexion push-in sans outil, ce qui permet un gain de temps considérable.Spécifications techniques
- Section nominale : 2,5 mm²
- Courant nominal : 12 A
- Tension nominale : 320 V
- Nombre de rangs : 1
- Nombre total de pôles : 2
- Pas : 5 mm
- Longueur de broche : 4,7 mm
- Longueur dénudée (max.) : 8 mm
- Température max. : +100 °C
- Température min. : -40 °C
- Matériau du boîtier : PA
- Matériau d'isolation : PA
- Matériau du contact : Cu
- AWG max. : 12
- AWG min. : 24
- Surface de contact : Étain
Compatibilité et accessoires
- Compatible avec les cartes de circuit imprimé avec surface chimiquement étamée ou à air chaud (HAL)
Installation
- Montage : SKEDD - technique de connexion directe
- Direction de raccordement : 90°
- Verrouillage : verrouillage par encliquetage avec bride de verrouillage
Utilisation
Ce connecteur est conçu pour des applications nécessitant une connexion fiable et rapide sur des circuits imprimés. Il est particulièrement adapté pour des environnements où la flexibilité et la rapidité d'installation sont essentielles.Autres informations
- Référence fabricant : 1864037
- Conditionnement : 1 pc(s)
- Conforme à la norme RoHS : oui
- Type de barrette à broches : Boîtier mâle (platine)
