Description générale

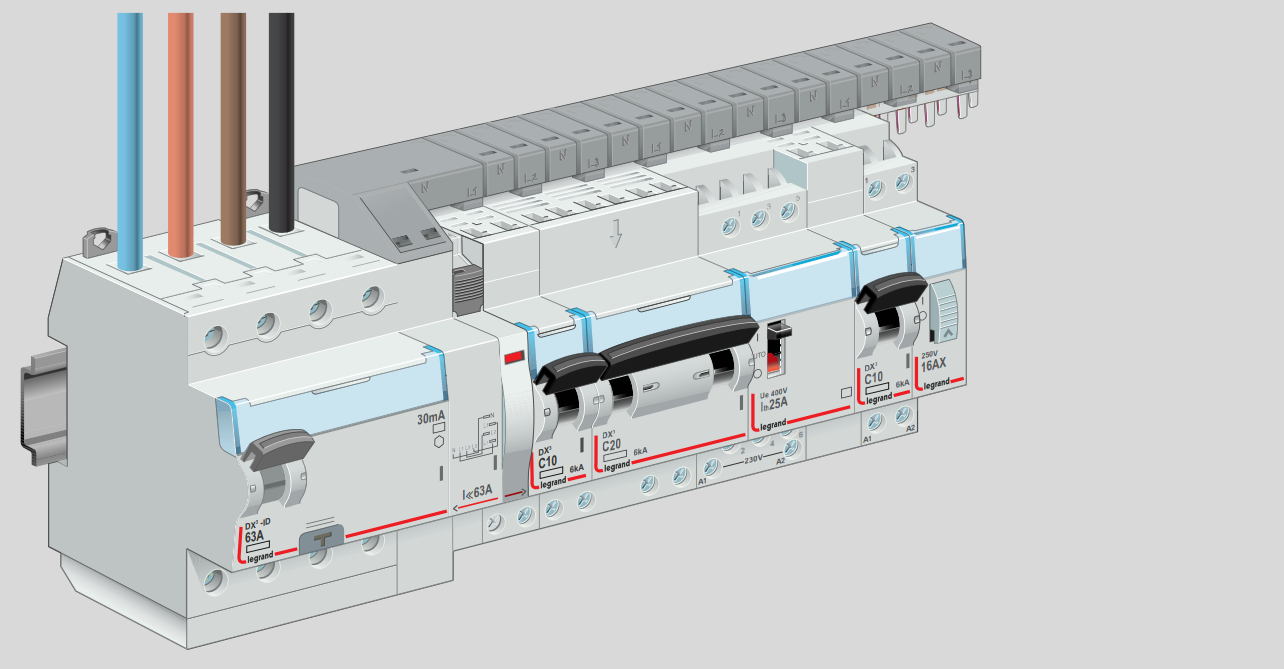

Le peigne d'alimentation tétrapolaire 405200 de Legrand est conçu pour assurer une distribution efficace et fiable de l'électricité dans les tableaux modulaires. Avec une longueur de 6 modules, il permet l'alimentation et le raccordement de divers appareils modulaires d'une même rangée au dispositif de tête, tel qu'un interrupteur différentiel. Ce modèle est livré avec un module de protection des dents et un capot d'extrémités, garantissant une installation propre et sécurisée.Spécifications techniques
- Longueur : 108 mm
- Nombre de modules : 6
- Nombre de pôles : 12
- Nombre de phases : 3
- Courant permanent nominal : 63 A
- Tension de fonctionnement nominale max. : 400 V
- Dimension du pas : 17,8 mm
- Section transversale : 16 mm²
- Matériau : Conducteur cuivre isolé
- Température d'utilisation : -20°C à +50°C
- Température de stockage : -40°C à +70°C
- Couleur : Gris
- EAN / Gencode : 3245064052009
Compatibilité et accessoires
- Compatible avec les appareils modulaires DX3 à bornes automatiques ou à vis
- Peut être alimenté par un appareil "tête de groupe" tétrapolaire à bornes automatiques
- Peut également être alimenté par le module d'alimentation réf. 406298

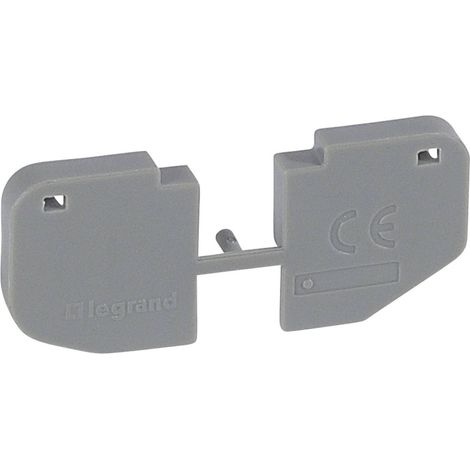

- Livré avec 1 module de protection des dents et un capot d'extrémités
Installation
- Identifier la tête de groupe et les modules
- Positionner le peigne horizontal dans le tableau
- Connecter chaque module sur le peigne
- Vérifier la continuité et la fixation
- Contrôler l’installation
Utilisation
- Permet l'alimentation d'une rangée ou d'un groupe d'appareils DX³ à bornes automatiques ou à vis
- Facilite le panachage de plusieurs appareils modulaires (DX³ uni+neutre, tri ou tétrapolaires, télérupteurs...) sur une même rangée
Autres informations
- Robuste et durable, adapté aux installations résidentielles et tertiaires
- Optimisé pour une installation rapide et simplifiée
