Circuit imprimé prototype universel double face 70 x 90 mm (vert)

1,37€
Produit similaire livré par
Simpson Strong Tie – Équerre de fixation renforcée 88x88mm – épaisseur 2mm – Pour bois dur et teck – Applications structurelles
Simpson Strong Tie – Équerre de fixation renforcée 88x88mm – épaisseur 2mm – Pour bois dur et teck – Applications structurelles
0,96 €
42
Vendu par EXTRAstore et 2 autres marchands

Ces articles peuvent vous intéresser !

Comparer à des articles similaires

Souvent achetés ensemble

Informations produit

Description

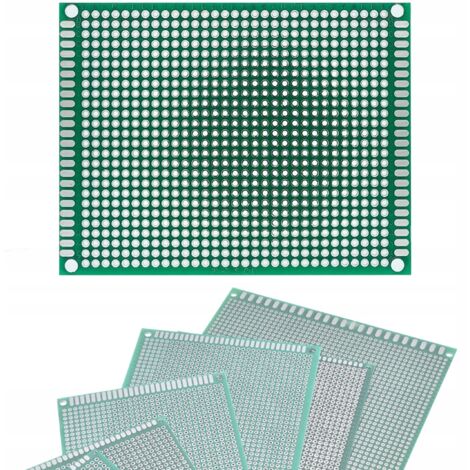

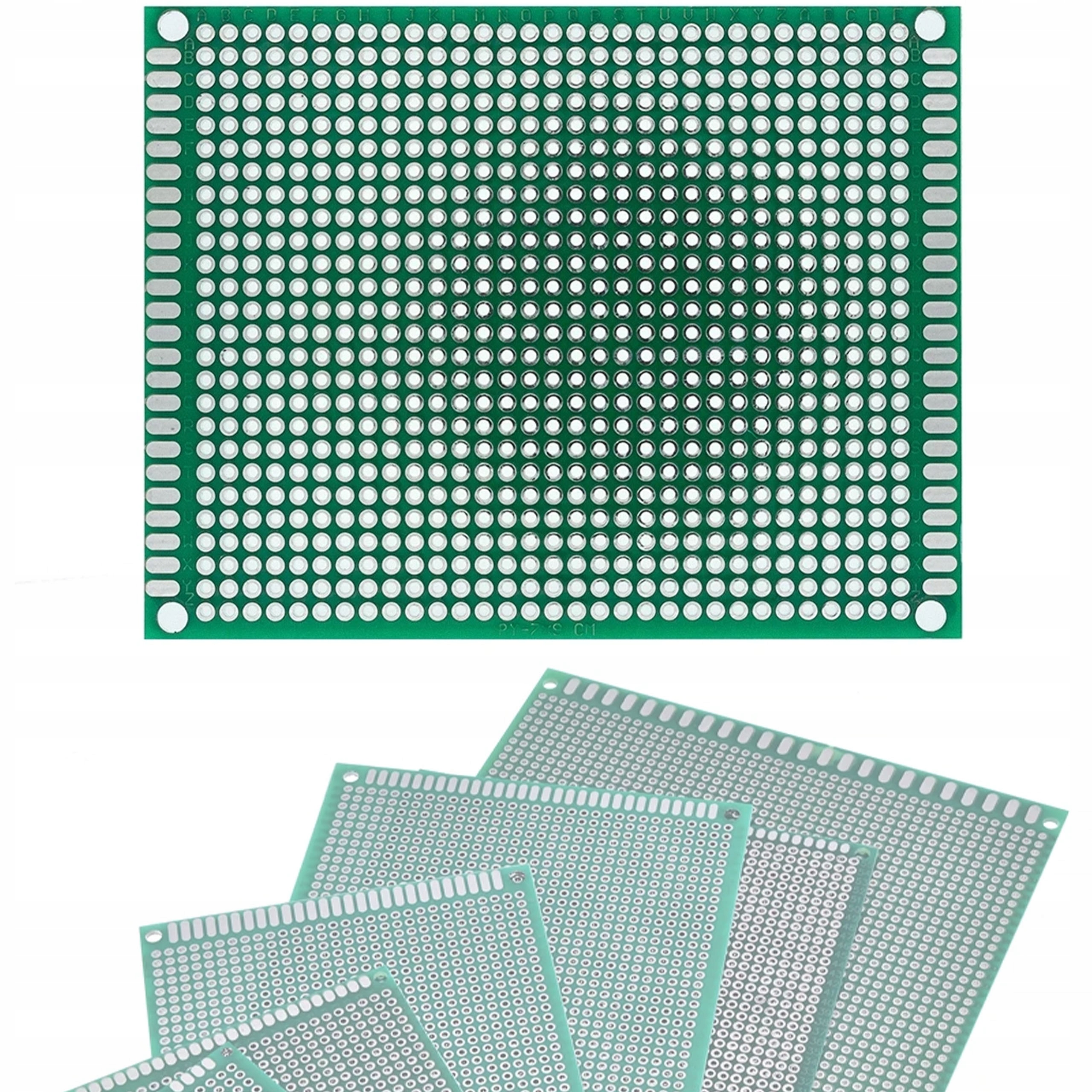

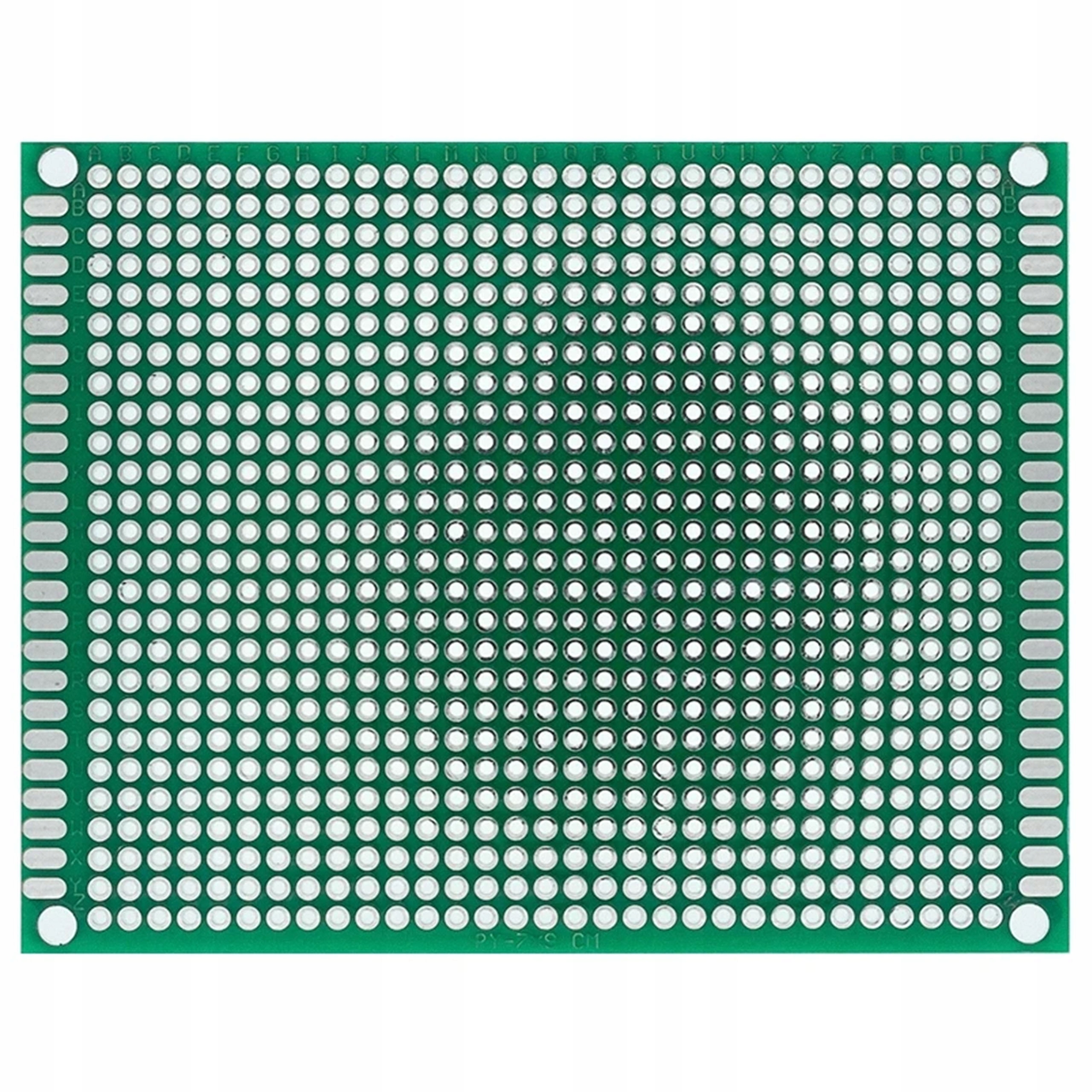

Plaque de prototypage universelle double face Rosfix, imprimée en 70 x 90 mm (Vert)

Plaque universelle double face de 70 x 90 mm, conçue pour la réalisation de prototypes de circuits utilisant des composants traversants (THT) tels que résistances, condensateurs, LED et circuits intégrés en boîtier DIP. Grâce à ses trous au pas de 2,54 mm disposés en matrice rectangulaire, la plaque permet l'assemblage de tout circuit électronique.

Chacun des petits côtés de la plaque est doté de deux rangées de pastilles ovales facilitant le soudage de fils fins. L'absence de pistes prédéfinies entre les trous métallisés offre une totale liberté dans la conception des connexions entre les composants.

Des fils fins (Kynar) ou des fils multibrins isolés peuvent être utilisés pour réaliser des cavaliers entre les pastilles de soudure. Quatre trous de fixation permettent un montage aisé de la carte dans un boîtier de prototype ou sur un support.

✳️ Application :

Les cartes universelles sont idéales pour le montage de circuits électroniques durables par soudure, tandis que les plaques d'essai permettent la construction de circuits sans soudure, ce qui autorise la réutilisation des composants.

✳️ Spécifications :

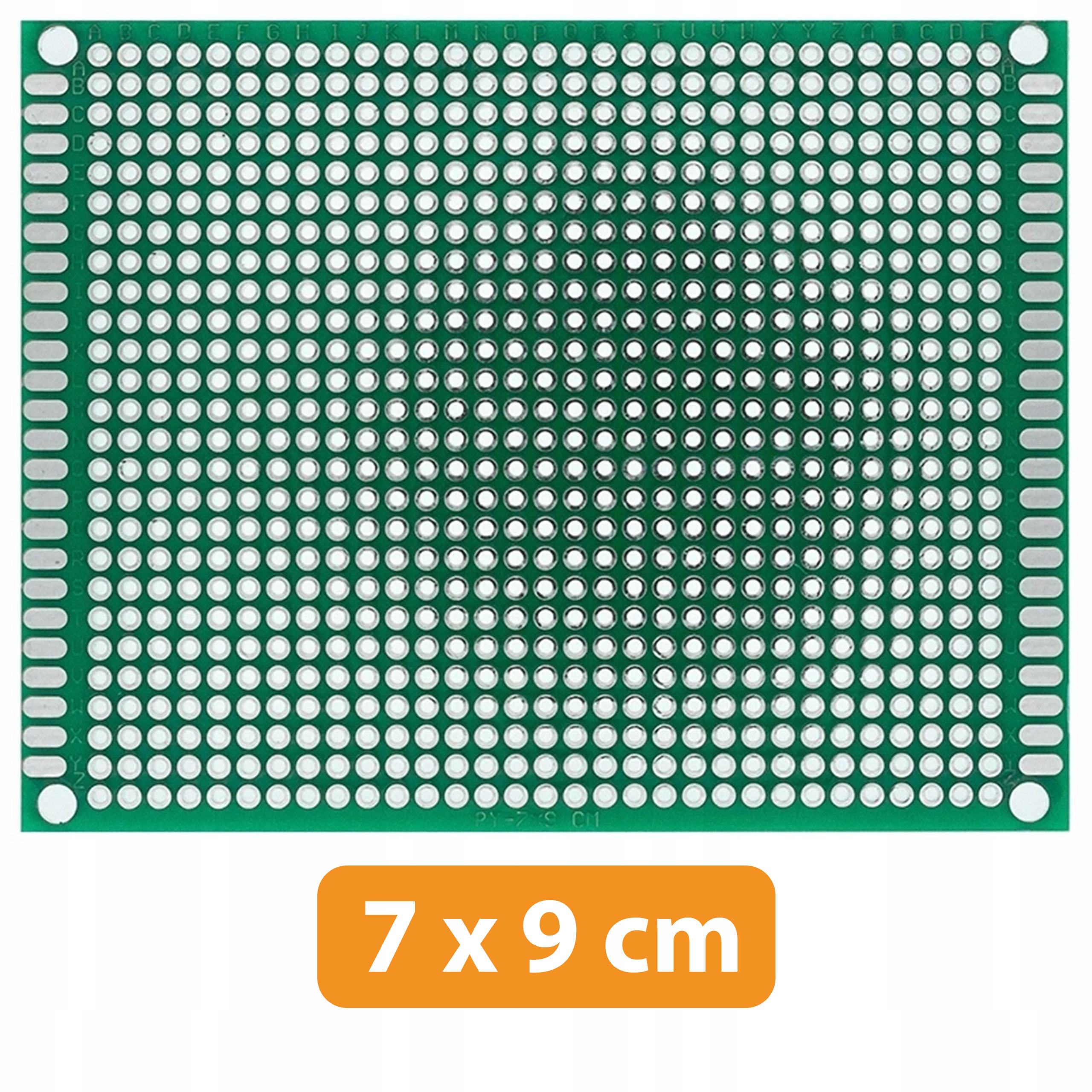

  • Dimensions : 70 x 90 mm
  • Couleur du vernis épargne : Vert
  • Montage : Traversant (THT)
  • Pas de perçage : 2,54 mm
  • Nombre de trous de fixation : 4, disposés symétriquement aux angles

Caractéristiques

  • Marque
    AUTRES
  • Matières
    Verre
  • Quantité par pack
    1
  • Couleur
    Vert
  • Avec fixations fournies
    Oui
  • Largeur
    9 cm
  • Longueur
    7 cm
  • Nombre de point(s) de fixation
    4
  • Poids
    90 g
  • Type de fixation
    Plaque perforée
  • Réf. ManoMano
    ME91775856
  • MMID
    349016793510
  • Réf. fabricant
    rosfix_5905954112227
  • EAN
    5905954112227

Questions fréquentes

Des fils fins en kynar ou des fils toronnés isolés peuvent être utilisés pour réaliser des cavaliers entre les pastilles de soudure.

La carte mesure 70 x 90 mm et les trous sont disposés avec un pas de 2,54 mm.

La carte est équipée de quatre trous de montage placés symétriquement dans les coins, permettant un montage pratique dans un boîtier ou sur un support.
