Description générale

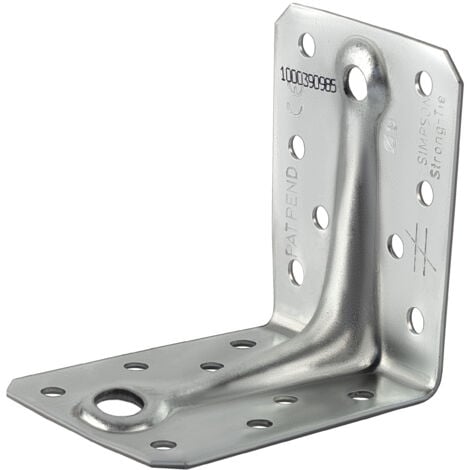

Le connecteur d'angle renforcé ABR7015 est un élément essentiel pour les assemblages en menuiserie, conçu en acier perforé pour offrir une rigidité et une résistance élevées. Grâce à ses nervures gaufrées, il assure une excellente capacité de charge pour les forces de cisaillement et de levage, ce qui le rend idéal pour des applications variées.

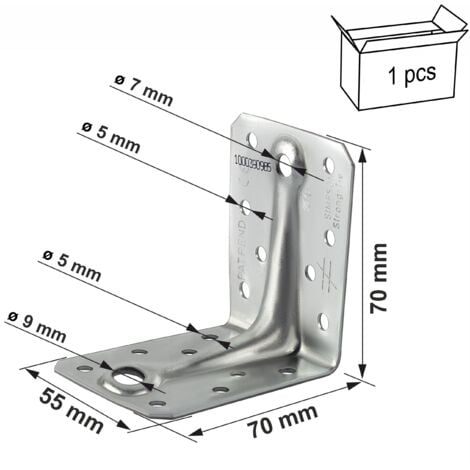

Spécifications techniques
- Modèle : ABR7015
- Dimensions : 70 x 70 x 55 mm
- Épaisseur de la tôle : 1,5 mm
- Matériau : Acier galvanisé S250GD Z 275 g/m² (20 µm)
- Emballage : 1 pièce
- Trous bras A : 8 pièces x Ø 5 mm, 1 pièce x Ø 7 mm
- Trous bras B : 8 pièces x Ø 5 mm, 1 pièce x Ø 9 mm
Compatibilité et accessoires
Conçu pour les assemblages de :
- Bois - bois
- Bois - béton
Utilisation
Le connecteur est idéal pour :
- Assemblages de chevrons avec plaque murale ou poutre annulaire en béton
- Fixation d'éléments en bois sur béton

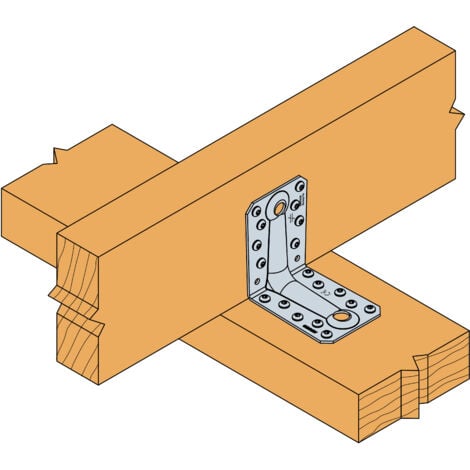

- Liaison d'un poteau en bois à une poutre
- Tout autre élément de construction nécessitant une capacité de charge élevée
Autres informations
Classe d'emploi 2 : caractérisée par une teneur en humidité du matériau correspondant à une température de 20°C et une humidité relative de l'air ambiant supérieure à 85% seulement pendant quelques semaines par an.
Norme européenne ETA-06/0106 : spécifie les exigences et les méthodes d'essai relatives aux matériaux, à la géométrie, à la résistance, à la rigidité et à la durabilité des assemblages utilisés dans les structures porteuses en bois.
