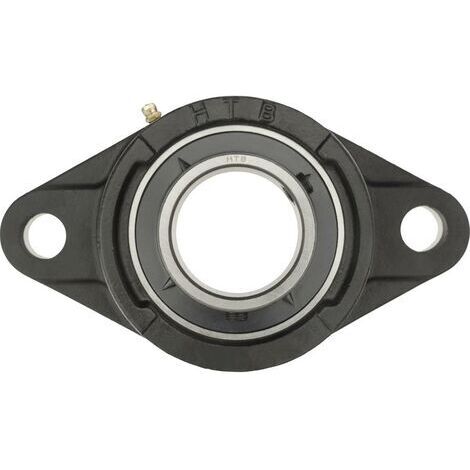

Palier HTB UCFL 202 Ø de perçage 15 mm Écartement des trous 90 mm 1 pc(s) Q04776

Informations techniques

Capacité de charge dynamique (radial) : 10100 N
Capacité de charge statique (radial) : 6300 N
Dimensions produit, largeur : 60 mm
Matériau du boîtier : Fonte grise
Mesures : (A x b x e x i x g x l x s x Z uc x n uc) 113 x 60 x 90 x 15 x 11 x 25.5 x 12 x 33.3 x 12.7 mm
Poids : 0.48 kg
Écartement des trous : 90 mm
Ø de perçage : 15 mm

Pour des roulements simples comme par ex. dans des machines agricoles, installations de convoyage, engins de chantier. L'unité UCFL est composée d'un palier étanche et d'un boîtier de palier à bride en fonte. La fixation de l'axe s'effectue à l'aide de vis sans tête au niveau de la bague intérieure. Grâce à la surface extérieure sphérique du palier, les erreurs d'alignement au niveau de l'arbre peuvent être compensées.

Points forts

• HTB UCFL 202
• Contenu: 1 pc(s)

  • • Configuration requise

      • null

        Informations supplémentaires

        Les paliers de boîtier ont des inserts de roulement avec bague extérieure sphérique (bombée). Le siège du boîtier est sphérique. Par conséquent, les paliers de boîtier sont alignés, les défauts d'angle sont compensés.
        L'insert de roulement peut s'aligner dans le boîtier jusqu'à 4°- 6°.
        Le roulement du boîtier se règle automatiquement lors du montage des deux extrémités de l'arbre. Par conséquent, il n'est pas nécessaire que les unités soient parfaitement alignées dans l'état de livraison. Illustration similar.
