Description générale
L'oscilloscope portable DSO-510 est un appareil 2 en 1 qui combine un oscilloscope numérique et un générateur de signaux DDS. Il est conçu pour offrir une bande passante de 10 MHz et un taux d'échantillonnage de 48 MS/s, ce qui le rend idéal pour des applications variées, y compris l'automobile. Avec un écran TFT de 2,8 pouces, il permet une visualisation claire des signaux mesurés.Spécifications techniques

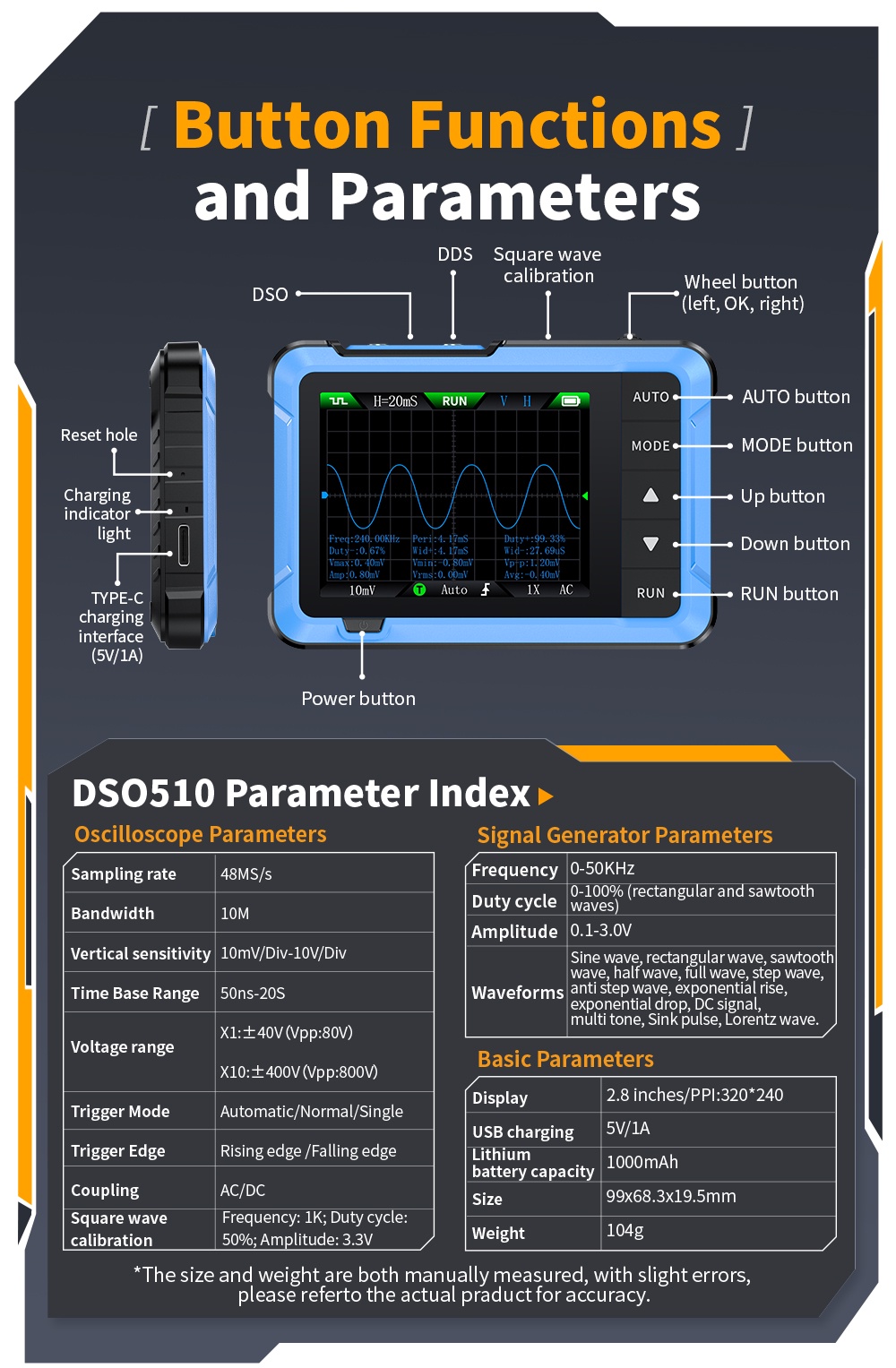

- Bande passante : 10 MHz
- Taux d'échantillonnage : 48 Méch./s
- Plage de base de temps : 50 ns à 20 s
- Plage de tension : X1 : ± 40 V (Vpp : 80 V), X10 : ± 400 V (Vpp : 800 V)
- Sensibilité verticale : 10 mV/Div - 10 V/Div
- Affichage : 2,8 pouces, résolution 320 x 240

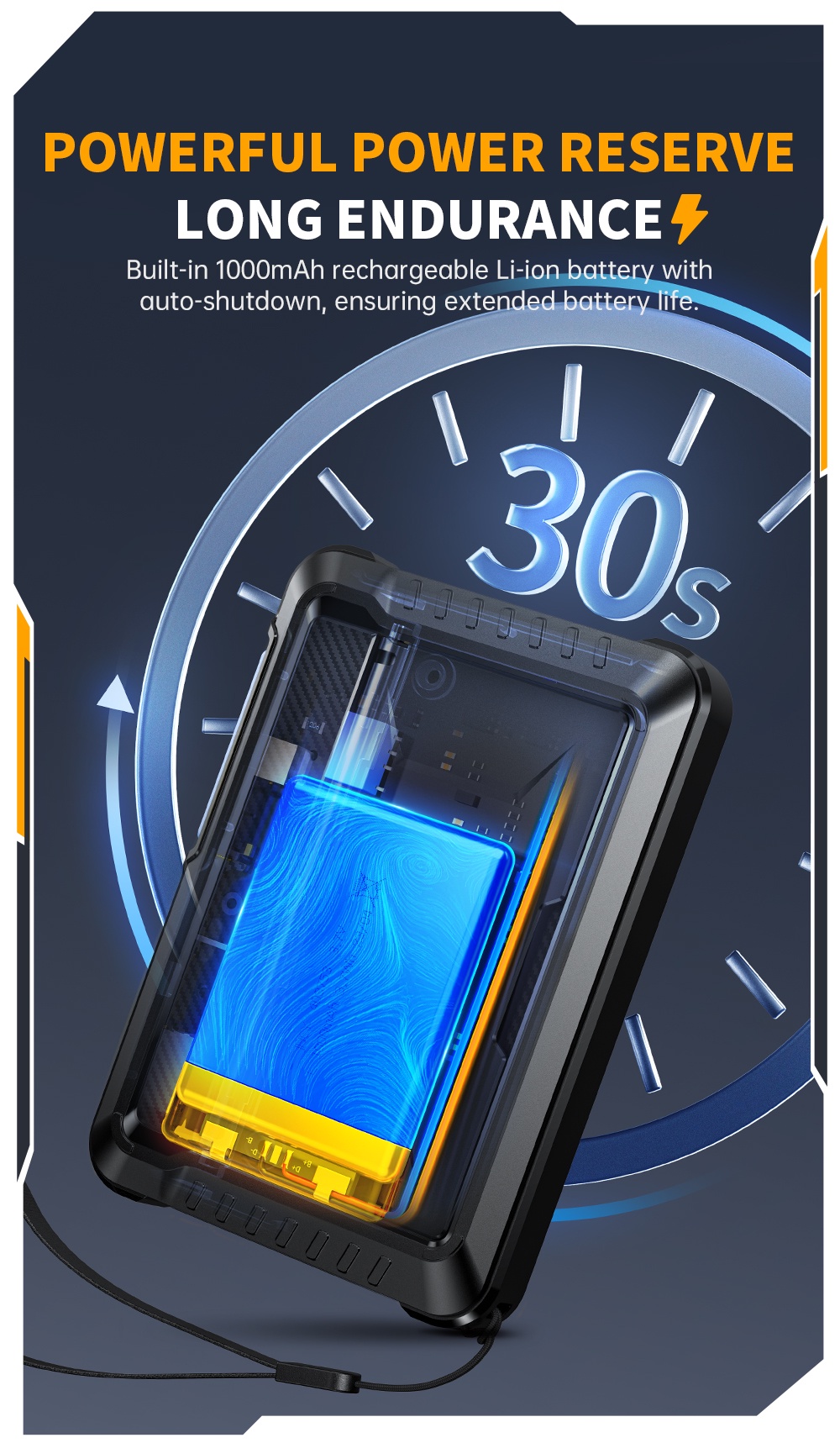

- Capacité de la batterie : 1 000 mAh

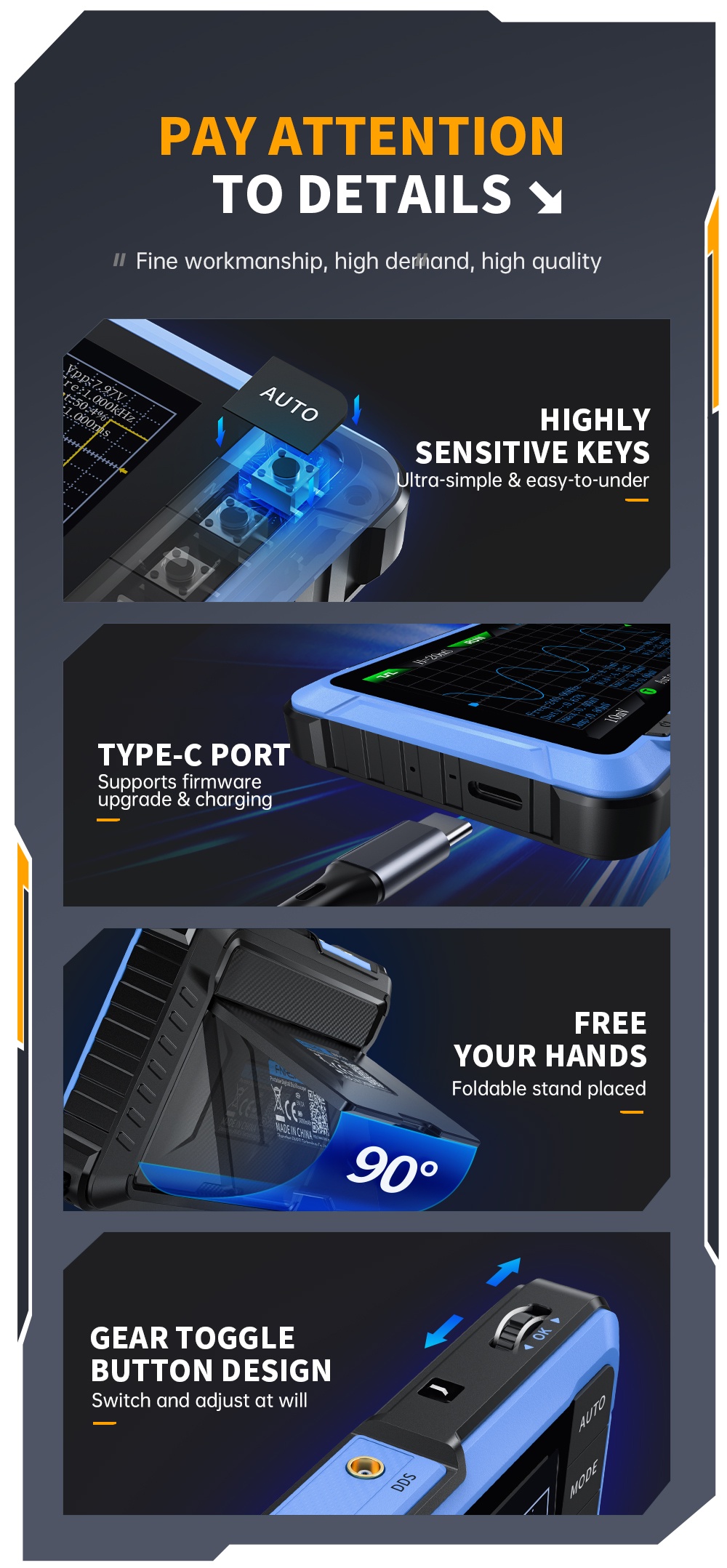

- Chargement : USB Type-C 5 V/1 A

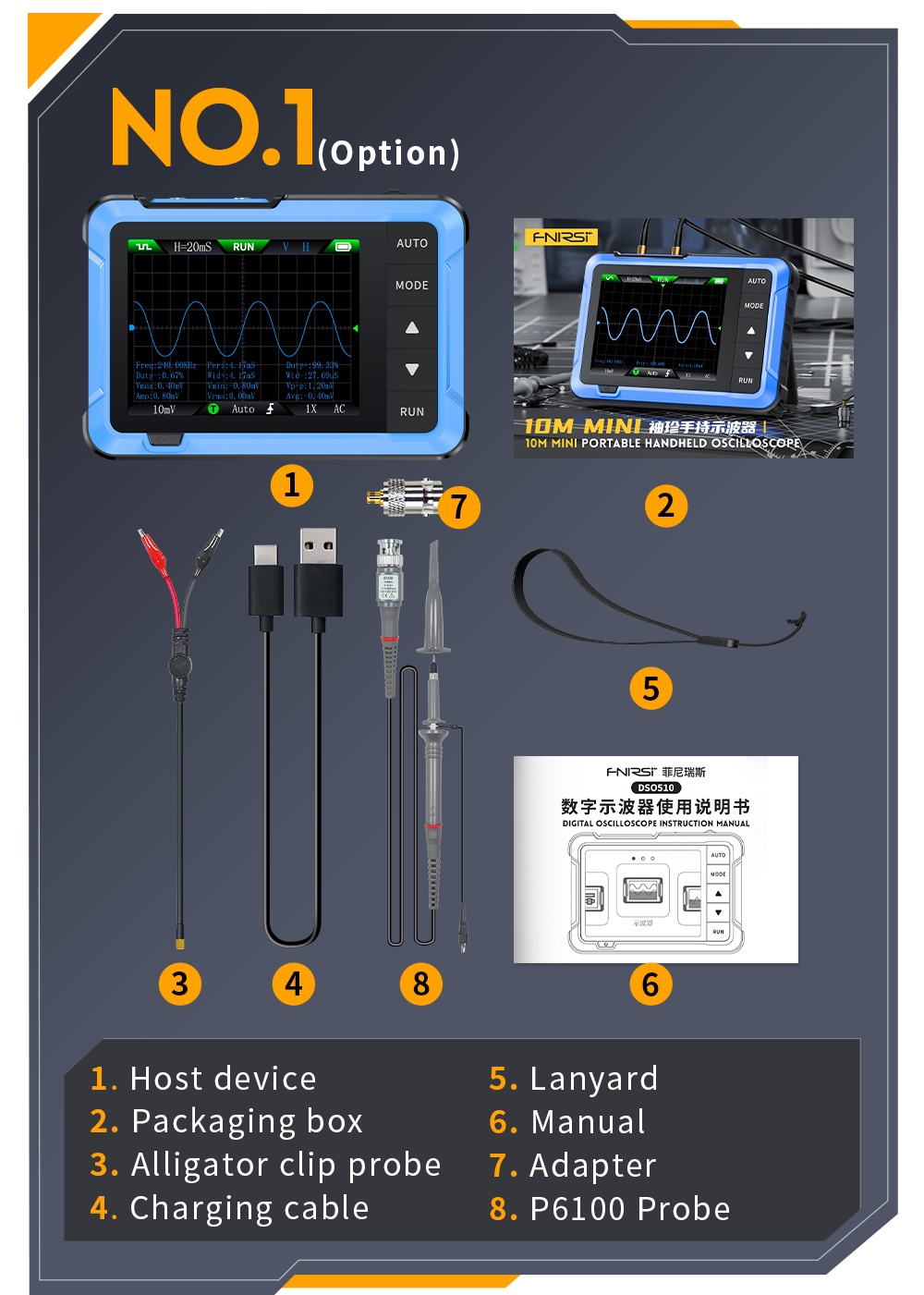

Compatibilité et accessoires
- 1 oscilloscope
- 1 manuel d’utilisation
- 1 cordon
- 1 sonde à pince crocodile
- 1 câble de charge Type-C
Utilisation

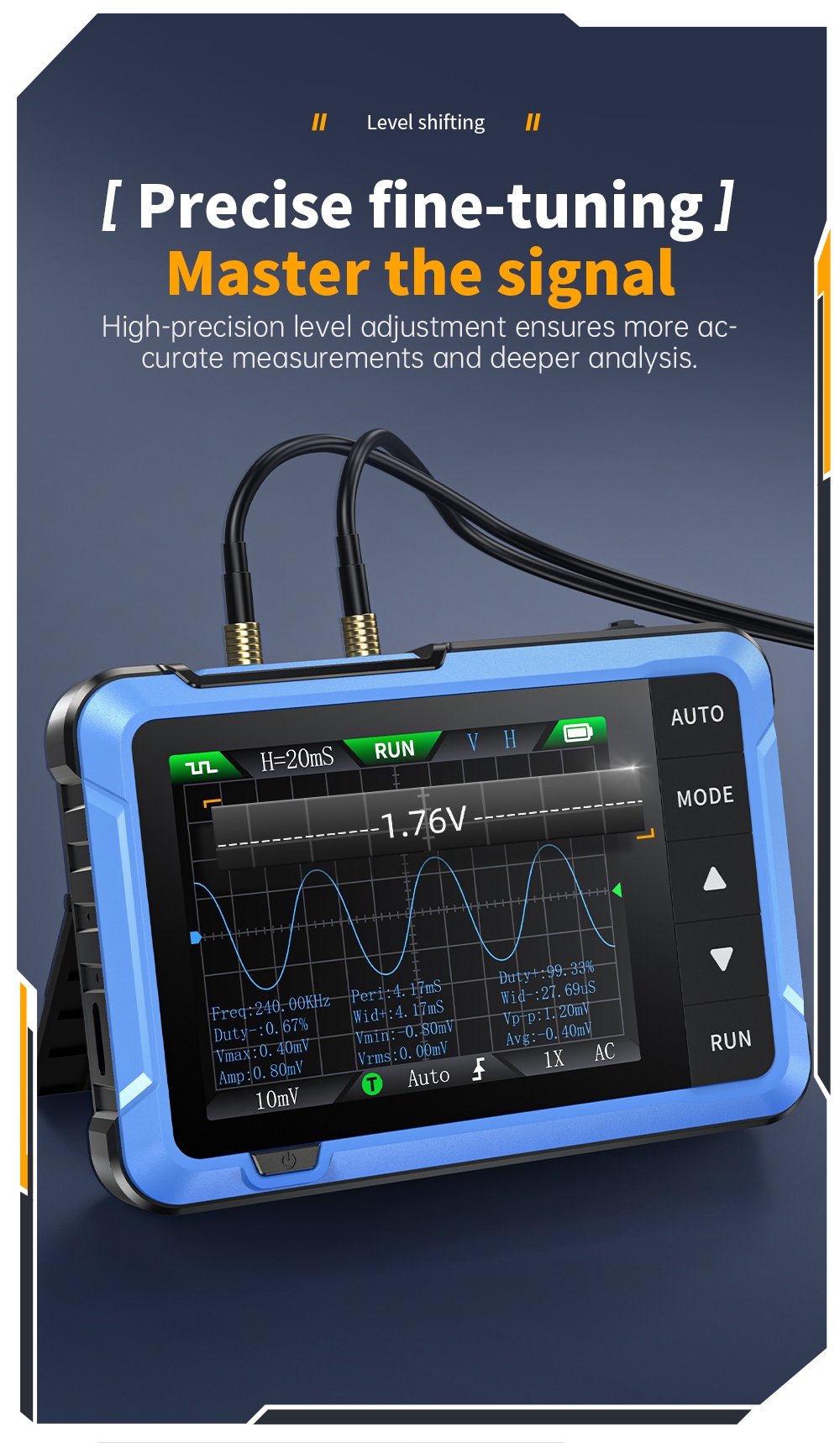

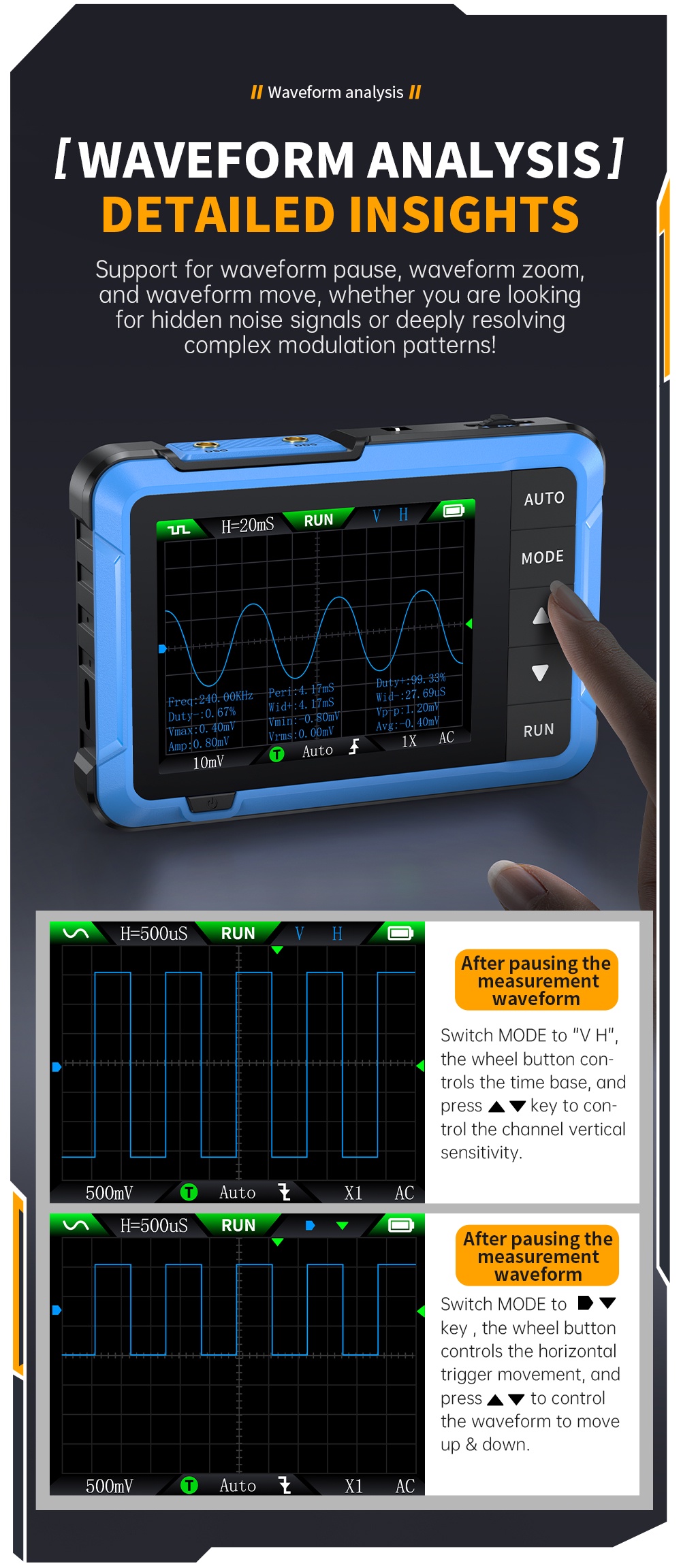

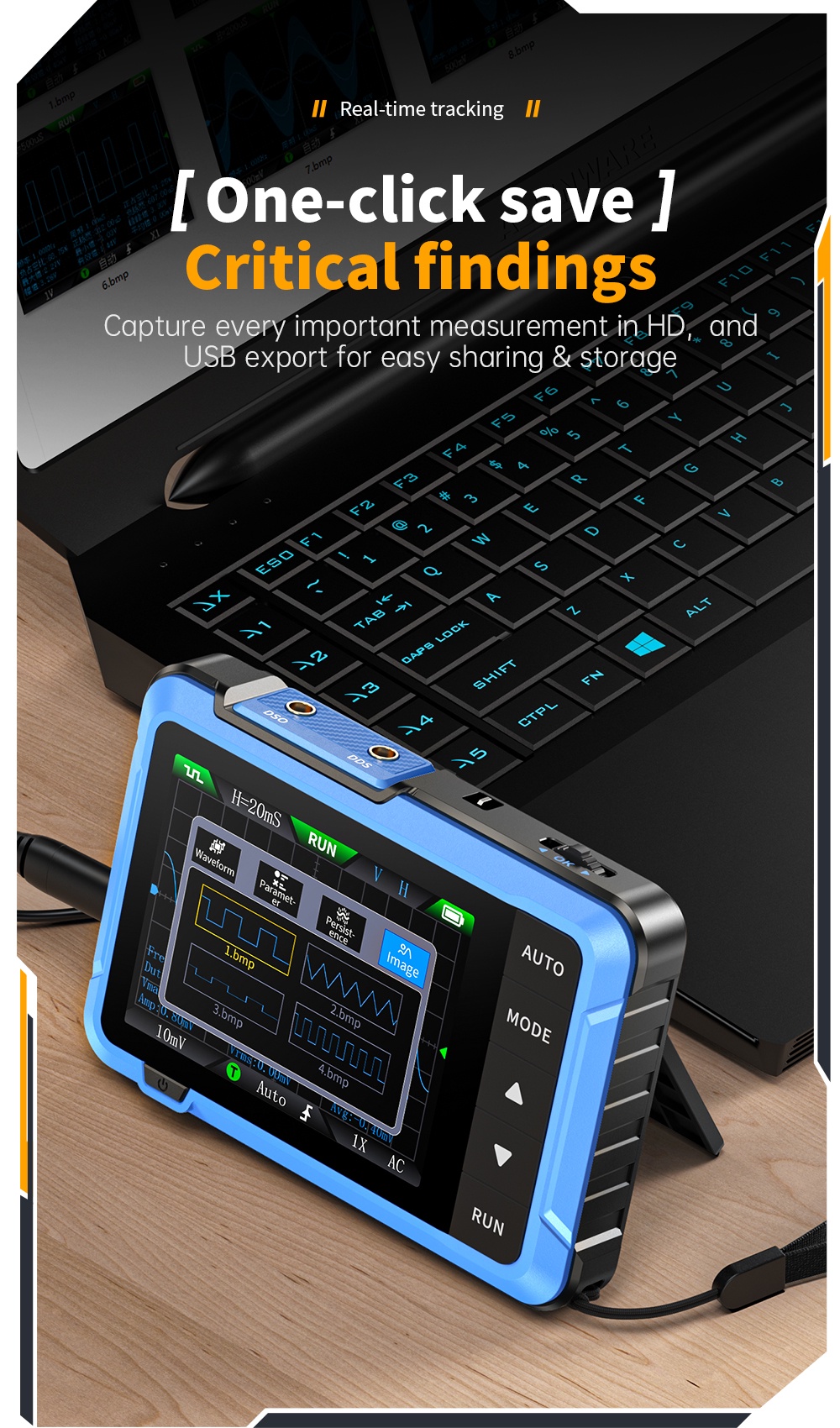

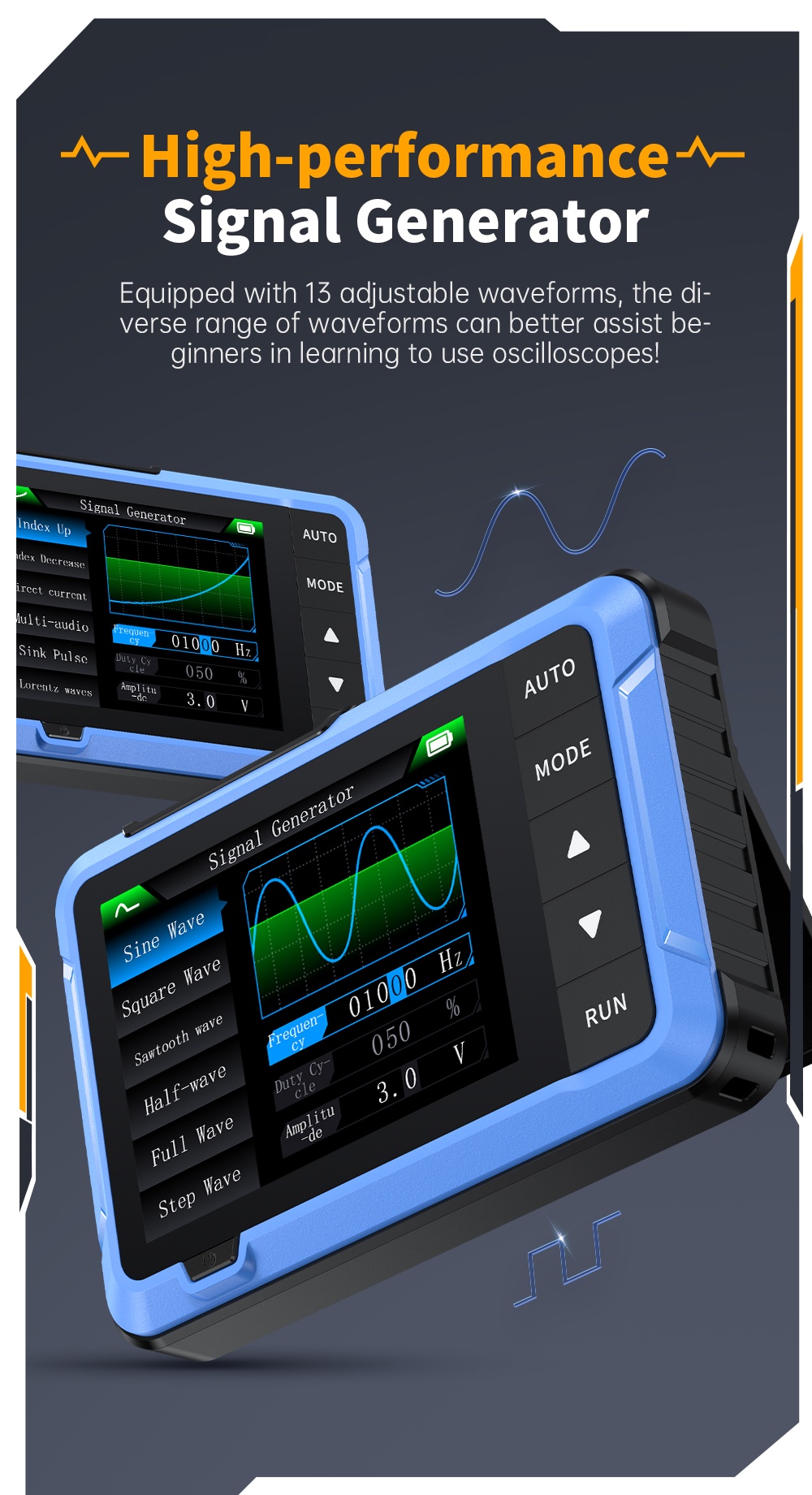

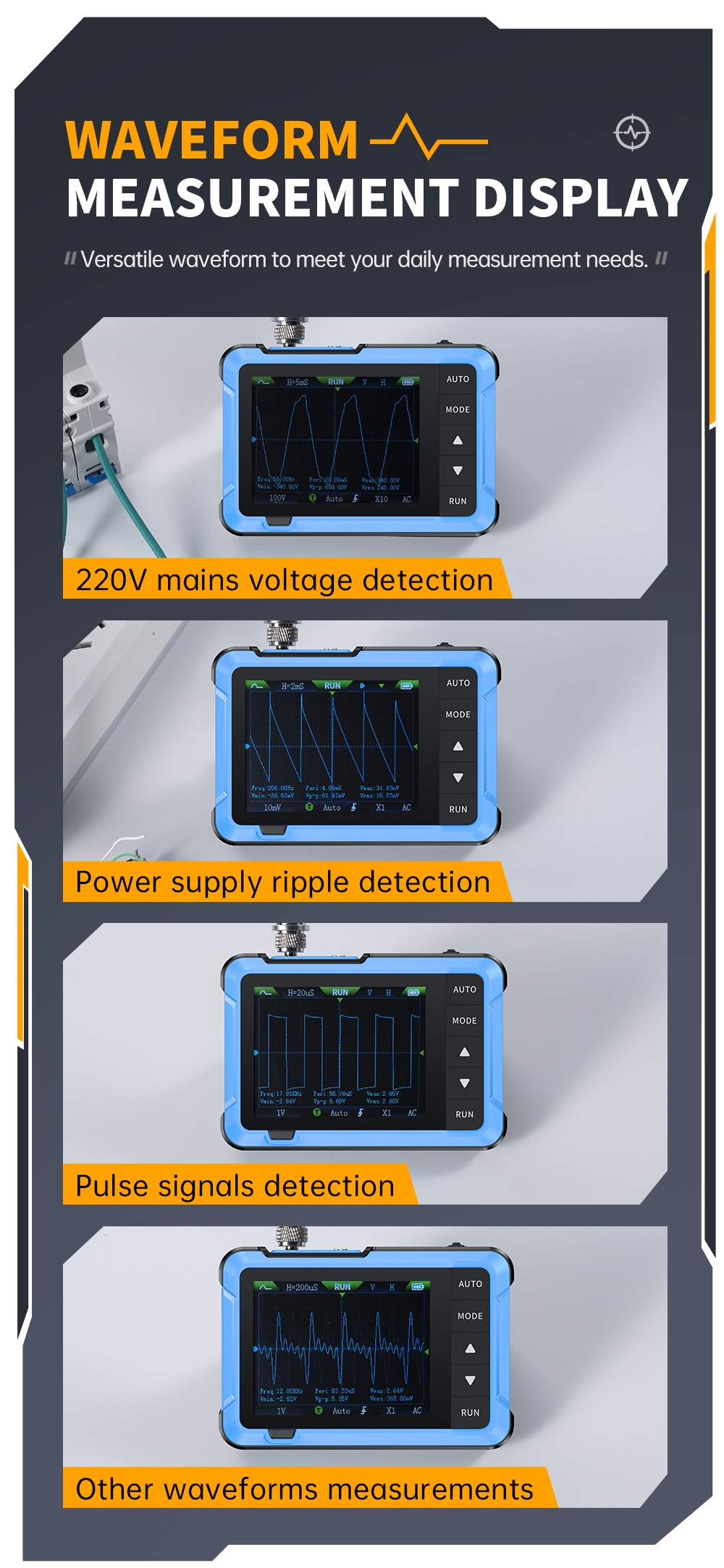

Ce dispositif est conçu pour mesurer des tensions jusqu'à 400 V et peut générer 13 formes d'onde différentes avec une fréquence de sortie maximale de 50 kHz. Il est équipé de fonctionnalités telles que le zoom, la pause, le déplacement, ainsi que l'enregistrement et l'exportation d'images, facilitant ainsi l'analyse des signaux.Autres informations
