Description générale
L'oscilloscope DSO-TC3 est un appareil portable 3 en 1 qui combine les fonctions d'un oscilloscope numérique, d'un testeur de composants électroniques et d'un générateur de signaux. Il est équipé d'un écran TFT de 2,4 pouces et d'une batterie lithium rechargeable intégrée, offrant une fréquence d'échantillonnage de 10 Méch./s et une bande passante de 500 kHz. Cet appareil est capable de traiter des signaux analogiques périodiques et numériques non périodiques avec facilité. La fonction AUTO permet d'afficher la forme d'onde mesurée d'une simple pression sur un bouton, sans réglages complexes.
Spécifications techniques
- Nom : Oscilloscope numérique 3 en 1
- Matériau : ABS
- Affichage : Écran couleur TFT 2,4 pouces
- Batterie : Lithium rechargeable intégrée de 1 500 mAh
- Port de charge : USB Type-C, +5 V
- Fréquence d’échantillonnage : 10 Méch./s
- Bande passante : 500 kHz
- Résistance d’entrée : CA/CC
- Couplage : 400 V
- Plage de tension de test : 10 mV-10 V
- Sensibilité verticale (x1) : 1 µs-10 s
- Dimensions : 110 x 76 x 30 mm
- Dimensions de l'emballage : 140 x 125 x 55 mm
- Poids de l'emballage : 300 g
Compatibilité et accessoires

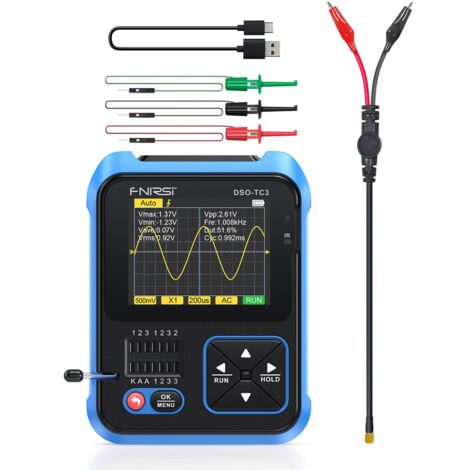

Le DSO-TC3 est compatible avec divers types de transistors, y compris NPN, PNP, et les transistors à effet de champ. Il est livré avec :
- 1 oscilloscope numérique 3-en-1
- 3 crochets de test
- 1 sonde
- 1 câble Type-C
- 1 manuel d'utilisation
Utilisation
Le testeur de transistors DSO-TC3 permet d'identifier et de mesurer une variété de transistors, ainsi que d'autres composants comme des condensateurs et des résistances. Il est idéal pour :
- L'appariement de transistors
- L'identification de composants montés en surface
- Le pré-test de petits lots de composants
D'autres fonctionnalités incluent le test de continuité du circuit, la mesure de la tension d'entrée (0-40 V), la sortie PWM, et la mesure de la diode Zener (0-32 V).
Autres informations
Six formes d'onde disponibles : sinusoïdale, carrée, impulsion, triangulaire, en dents de scie et CC.
