Description générale

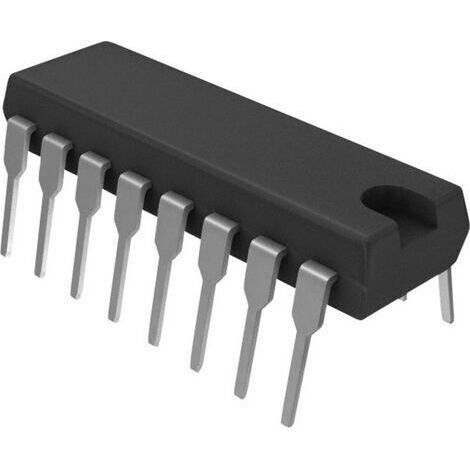

Optocoupleur Phototransistor Vishay ILQ615-4, conçu pour des applications nécessitant une isolation électrique et un transfert de signal fiable. Ce modèle est encapsulé dans un boîtier DIP-16 et est idéal pour des circuits à courant continu.Spécifications techniques
- Type de boîtier : DIP-16
- Courant coupé limité I(F) : 60 mA
- Courant du collecteur CI : 100 mA
- Ligne de fuite : 7 mm
- Puissance (max) P(TOT) : 150 mW
- Rapport de transfert de courant (max.) : 320 %
- Sortie électrique/canal : 50 mA
- Taux de transfert de courant (min) : 160 %
- Temps de montée : 2 µs
- Temps de descente : 2 µs
- Température de fonctionnement (max.) : -55 °C
- Température de fonctionnement (min.) : +100 °C
- Tension d'isolation : 5300 V RMS
- Tension de blocage U(R) : 6 V
- Tension de sortie (max.) : 70 V
- Tension directe U(F) max. : 1.3 V
- Tension directe U(F) min. : 1 V
Compatibilité et accessoires
- Compatible avec les logiciels PCB : Target 3001!
Installation
- Type de montage : trou traversant
Utilisation
- Idéal pour des applications nécessitant une isolation électrique dans des circuits à courant continu.
Autres informations
- Fabricant : Vishay
- Type d'optocoupleur : Phototransistor
- Type (type fabricant) : ILQ615-4
- Sigle du fabricant (composants) : VIS
