Description générale

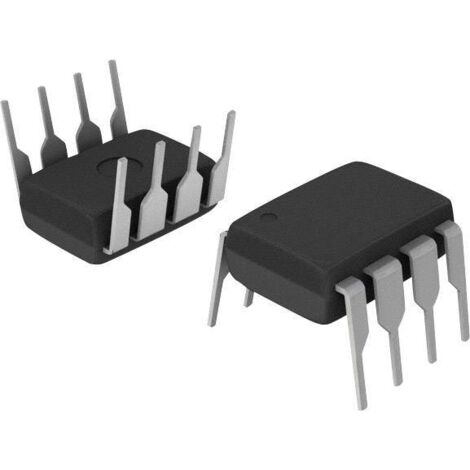

Le coupleur optique Broadcom HCPL-2211-000E est conçu pour assurer la séparation électrique et le déparasitage du signal dans divers appareils électroniques. Il est essentiel pour des applications telles que les alimentations, les commandes moteur, ainsi que le transfert et l'édition de données. Ce dispositif élimine les perturbations électromagnétiques, garantissant ainsi une séparation sûre du signal.Spécifications techniques
- Type de boîtier : DIP-8
- Contenu : 1 pc(s)
- Courant coupé limité I(F) : 10 mA
- Déclencheur LED (Ift) (max.) : 2.2 mA
- Ligne de fuite : 7.4 mm
- Puissance (max) P(TOT) : 210 mW
- Sortie électrique/canal : 25 mA
- Temps de descente : 30 ns
- Temps de montée : 7 ns
- Température de fonctionnement (max.) : -40 °C
- Température de fonctionnement (min.) : +85 °C
- Tension d'alimentation max. : 20 V
- Tension d'alimentation min. : 4.5 V
- Tension d'isolation : 3750 V RMS
- Tension de blocage U(R) : 5 V
- Tension de sortie (max.) : 20 V
- Tension directe U(F) max. : 1.85 V
- Délai de propagation tpHL : 300 ns
- Délai de propagation tpLH : 300 ns
- Immunité aux transitoires de mode commun : 5 kV/µs
Compatibilité et accessoires
- Type d'entrée : DC
- Type de sortie : Pousser-tirer/Totem pôle
- Type de montage : trou traversant
