Description générale

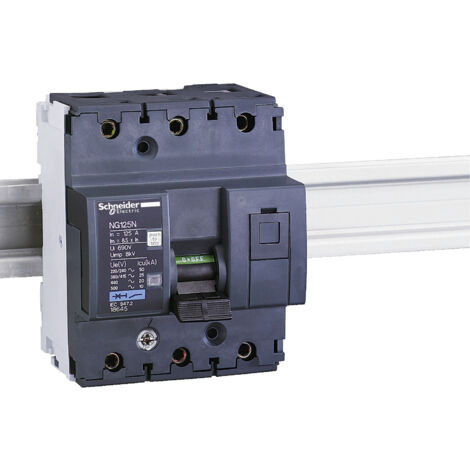

Le disjoncteur modulaire Acti9 NG125N est conçu pour résister aux installations industrielles les plus difficiles. En version 3P 63A Courbe C, il offre un pouvoir de coupure assigné en court-circuit pouvant atteindre 25kA sur les réseaux 380/415Vca, protégeant ainsi contre les courts-circuits et les courants de surcharge. Ce modèle est destiné aux bâtiments industriels et tertiaires, et se monte facilement sur rail DIN.Spécifications techniques
- Type : Disjoncteur modulaire 3 Pôles
- Intensité : 63A
- Pouvoir de coupure : 25kA
- Tension d'isolation nominale (Ui) : 690VCA
- Tension de fonctionnement (Ue) : 375VCC, 220VCA à 240VCA, 380VCA à 415VCA, 440VCA ou 500VCA
- Tension de tenue aux chocs nominale (Uimp) : 8kV
- Fréquence de fonctionnement : 50Hz ou 60Hz
- Dimensions : (L) 81mm x (H) 103mm x (P) 81mm
- Poids : 0,72kg
- Degré de protection : IP20
- Température de fonctionnement : -30°C à 70°C
- Température de stockage : -40°C à 70°C
- Endurance électrique : jusqu'à 10,000 cycles
- Endurance mécanique : jusqu'à 20,000 cycles
- Degré de pollution : 3
- Catégorie de surtension : IV
Compatibilité et accessoires
- Accessoires disponibles : blocs diffs instantanés, sélectifs ou retardés
- Accessoires de raccordement : cache-bornes, peignes, commandes rotatives
- Accessoires de signalisation : OF, SD
- Accessoires de déclenchement : MN, MX
Installation
Le disjoncteur se monte sur rail DIN et est livré avec une notice simplifiée pour faciliter l'installation.Utilisation
Ce disjoncteur est conçu pour protéger les installations électriques contre les courts-circuits et les surcharges, garantissant ainsi la sécurité des équipements dans les environnements industriels et tertiaires.Autres informations
Les performances du produit NG125N de la gamme Acti9 répondent à la norme NF EN 60947-2. Ce produit est également conforme ROHS UE.
