Description générale

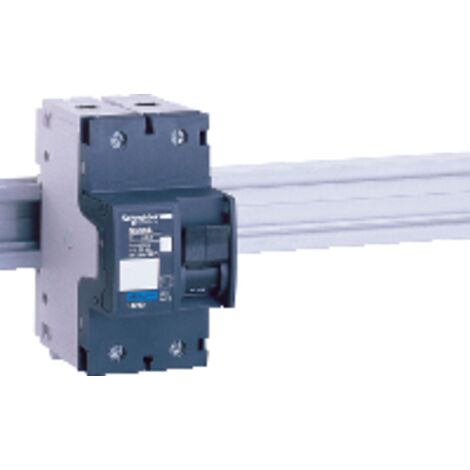

Le disjoncteur modulaire Acti9 NG125L 2P 40A Courbe D est conçu pour protéger contre les courts-circuits et les courants de surcharge. Destiné aux bâtiments industriels et tertiaires, il se monte facilement sur rail DIN et offre un haut pouvoir de coupure. Ce modèle est livré en emballage individuel avec une notice simplifiée.Spécifications techniques
- Fréquence du réseau : 50/60 Hz
- Tension assignée d'emploi : 250 V CC, 220...240 V CA, 380...415 V CA, 440 V CA, 500 V CA
- Limite de déclenchement magnétique : 12 x In +/- 20 %
- Pouvoir assigné de coupure de service en court-circuit : 75 kA à 220...240 V CA, 37,5 kA à 380...415 V CA, 30 kA à 440 V CA, 11,25 kA à 500 V CA, 50 kA à 250 V CC
- Tension assignée d'isolement : 690 V CA
- Tension assignée de tenue aux chocs : 8 kV
- Dimensions : hauteur 103 mm, largeur 54 mm, profondeur 81 mm
- Poids : 0,48 kg
- Durée de vie mécanique : 20 000 cycles
- Durée de vie électrique : 10 000 cycles
- Couple de serrage : 3,5 N.m
Compatibilité et accessoires
- Mode de raccordement : Bornes type tunnel 1,5...50 mm² rigide, 1...35 mm² souple
- Accessoires disponibles : blocs diffs instantanés, sélectifs ou retardés, cache-bornes, peignes, commandes rotatives, accessoires de signalisation (OF, SD), accessoires de déclenchement (MN, MX)
Installation
- Mode d'installation : Encliquetable sur rail DIN symétrique 35 mm
- Prévision de verrouillage : Cadenassable
- Verrouillage : Verrouillage intégré
Utilisation
Ce disjoncteur est idéal pour une utilisation dans des environnements industriels et tertiaires, offrant une protection fiable contre les surcharges et les courts-circuits.Autres informations
- Signalisation locale : Indication ON/OFF, indicateur de déclenchement
- Conformité : Norme NF EN 60947-2, conforme ROHS UE
- Certifié Green Premium, garantissant des performances durables et respectueuses de l'environnement
