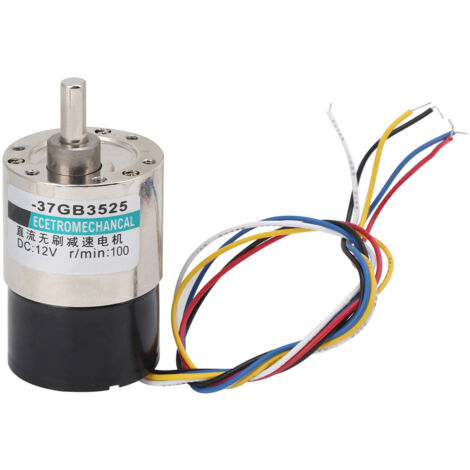

Moteur sans balais miniature 12V, réducteur de vitesse CW/CCW pour machines CNC, modèle XD‑37GB 3525, 100 tr/min.

Bienvenue dans notre boutique !

Découvrez notre moteur sans balais haute performance, modèle XD-37GB3525, un composant essentiel pour vos applications de précision. Ce moteur est conçu pour offrir fiabilité, durabilité et performances supérieures.

**Caractéristiques principales et avantages :**

- **Construction robuste :** Doté d'un engrenage entièrement métallique d'excellente facture, il est résistant à l'usure, fonctionne silencieusement et bénéficie d'une longue durée de vie.

- **Conception compacte et puissante :** Fabriqué à partir de matériaux de haute qualité, il allie une taille réduite à un couple important. Son fonctionnement est ultra-silencieux et stable.

- **Performance électrique optimisée :** Équipé d'une bobine en cuivre pur, il offre une résistance à la décélération et une conductivité renforcées, augmentant ainsi le couple du moteur.

- **Sécurité intégrée :** Le moteur sans balais est protégé contre les surcharges de courant, évitant tout risque de surchauffe et de brûlure pendant l'utilisation, ce qui prolonge considérablement sa durée de vie.

- **Polyvalence d'application :** Idéal pour une utilisation dans divers secteurs industriels tels que la micromécanique, les machines-outils à commande numérique (CNC), les instruments de mesure de haute précision, les équipements de fabrication électronique, la mécanique financière, le secteur militaire et bien d'autres.

**Spécifications techniques détaillées :**

- **Type d'article :** Moteur sans balais

- **Modèle :** XD-37GB3525

- **Matériau principal :** Cuivre

- **Résistance d'isolement :** ≥ 20 MΩ (mesurée entre la bobine et le carter avec un mégohmmètre 500V CC après fonctionnement nominal).

- **Rigidité diélectrique :** 1500V, 50/60Hz appliqués pendant une minute entre la bobine et le carter après fonctionnement nominal.

- **Élévation de température :** ≤ 70°C (mesurée sur la bobine par méthode de résistance lors d'un fonctionnement nominal avec boîte de vitesses ou dissipateur thermique équivalent).

- **Classe d'isolation :** Classe B (130°C)

- **Plage de température de fonctionnement :** -10°C à +40°C (sans givrage)

- **Humidité ambiante :** ≤ 85% (sans condensation)

- **Rotation :** Sens horaire (CW) et anti-horaire (CCW) possibles.

- **Vitesse :** Réglable.

**Tableau des performances (Tension : 12V CC) :**

- **Vitesse à vide :** 100, 200, 300, 500, 600 tr/min

- **Courant à vide :** 0.16 A

- **Vitesse en charge :** 93, 175, 245, 435, 535 tr/min (respectivement pour chaque vitesse à vide)

- **Courant en charge :** 0.65 A

- **Puissance :** 10 W

**Notes importantes pour une utilisation optimale et sécurisée :**

1. **Surcharge et blocage du rotor :** Un fonctionnement en surcharge ou rotor bloqué provoque un échauffement excessif. Une durée prolongée dans ces conditions peut endommager l'isolation des fils de la bobine, entraînant un court-circuit et la destruction du moteur.

2. **Fonctionnement à basse vitesse (pour moteurs à balais) :** À basse vitesse, la poussière des balais peut s'accumuler et créer des courts-circuits, risquant d'endommager le moteur et son driver. Une attention particulière est requise.

3. **Précautions avec contrôleur PWM :** L'utilisation d'un contrôleur PWM peut réduire la durée de vie des balais. La fréquence de découpage recommandée est de 10-20 kHz. Des phénomènes de résonance ou un démarrage difficile à certaines fréquences peuvent survenir ; des tests avec varistance peuvent être nécessaires.

4. **Inertie et freinage :** Après coupure du courant, le rotor continue de tourner par inertie. Pour un arrêt immédiat, un court-circuit des bornes peut être effectué (freinage par contre-courant), mais cette méthode augmente temporairement le courant et peut réduire la durée de vie.

5. **Manutention :** Les aimants (tiles magnétiques) sont fragiles. Une chute du moteur peut les casser, provoquant le blocage du rotor et la destruction du moteur. Ne pas utiliser un moteur ayant subi une chute importante.

**Contenu de la livraison :**

Vous recevrez 1 x Moteur sans balais de modèle XD-37GB3525.
