Moteur sans balais miniature 12V, réducteur de vitesse CW/CCW pour machines CNC, modèle XD‑37GB 3500-5000 tr/min.

Bienvenue dans notre boutique !

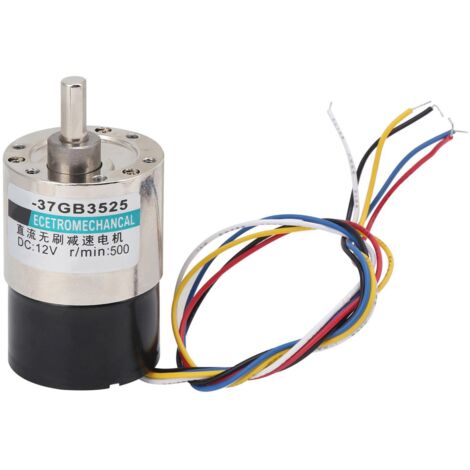

Découvrez notre moteur sans balais haute performance, modèle XD-37GB3525, un composant essentiel pour vos applications de précision. Ce moteur est livré en un exemplaire et se distingue par sa construction robuste et ses caractéristiques techniques avancées.

Conçu pour durer, il intègre des engrenages entièrement métalliques d'excellente facture, offrant une résistance à l'usure exceptionnelle, un fonctionnement ultra-silencieux et une longue durée de vie. Son boîtier de qualité, compact, renferme un couple important. Le moteur utilise une bobine en cuivre pur, améliorant la résistance à la décélération et la conductivité, ce qui augmente le couple moteur. Doté d'une protection contre les surintensités, il évite les risques de surchauffe et de grillage, prolongeant ainsi sa fiabilité.

Ses dimensions et performances le destinent principalement à une utilisation dans divers secteurs industriels exigeants tels que la micro-mécanique, les machines-outils à commande numérique (CNC), les instruments de mesure de haute précision, les équipements de fabrication électronique, la mécanique financière ou encore le domaine militaire.

**Spécifications techniques détaillées :**

* **Type d'article :** Moteur sans balais

* **Modèle :** XD-37GB3525

* **Matériau principal :** Cuivre

* **Tension nominale :** 12V CC

* **Classe d'isolation :** Classe B (130°C)

* **Résistance d'isolement :** ≥ 20 MΩ (mesurée sous 500V CC entre le bobinage et le carter)

* **Résistance diélectrique :** 1500V (50/60Hz appliqués pendant une minute)

* **Élévation de température :** ≤ 70°C (en régime nominal avec dissipateur)

* **Plage de température de fonctionnement :** -10°C à +40°C

* **Humidité d'utilisation :** ≤ 85% (sans condensation)

* **Sens de rotation :** Bidirectionnel (horaire/anti-horaire)

* **Vitesse :** Réglable

**Tableau des performances (à 12V) :**

| Vitesse à vide (tr/min) | Courant à vide (A) | Vitesse en charge (tr/min) | Courant en charge (A) | Puissance (W) |

| :--- | :--- | :--- | :--- | :--- |

| 100 | 0.16 | 93 | 0.65 | 10 |

| 200 | 0.16 | 175 | 0.65 | 10 |

| 300 | 0.16 | 245 | 0.65 | 10 |

| 500 | 0.16 | 435 | 0.65 | 10 |

| 600 | 0.16 | 535 | 0.65 | 10 |

**Notes importantes pour une utilisation optimale et sécurisée :**

1. **Surcharge et blocage du rotor :** Un fonctionnement prolongé en surcharge ou rotor bloqué provoque une surchauffe pouvant endommager l'isolation des fils et entraîner un court-circuit. Utilisez le moteur dans sa plage de charge nominale.

2. **Fonctionnement à basse vitesse (pour moteurs à balais) :** À basse vitesse, l'usure des balais peut générer des dépôts conducteurs dans les encoches du collecteur, risquant de causer un court-circuit. Une vigilance particulière est requise dans ce mode de fonctionnement.

3. **Précautions avec contrôleur PWM :** L'utilisation d'un contrôleur PWM peut réduire la durée de vie des balais (le cas échéant) et, selon la fréquence utilisée, induire des phénomènes de résonance et d'échauffement. La fréquence recommandée est de 10-20 kHz. Dans certains cas, un varistor peut être nécessaire pour assurer un démarrage stable.

4. **Inertie et freinage :** Après coupure du courant, le rotor continue de tourner par inertie. Pour un arrêt immédiat, une méthode consiste à court-circuiter brièvement les bornes du moteur après l'arrêt, générant un freinage par courant inverse. Cette pratique peut augmenter temporairement le courant et affecter la longévité.

5. **Manutention :** Les aimants permanents (tiles magnétiques) sont fragiles. Un choc important (comme une chute) peut les fissurer, provoquant le blocage du moteur et son endommagement. Évitez tout impact et n'utilisez pas un moteur ayant subi une chute.
