Moteur sans balais 24V CC avec support et carte de contrôle de vitesse, 30 tr/min pour machines miniatures

Bienvenue dans notre boutique !

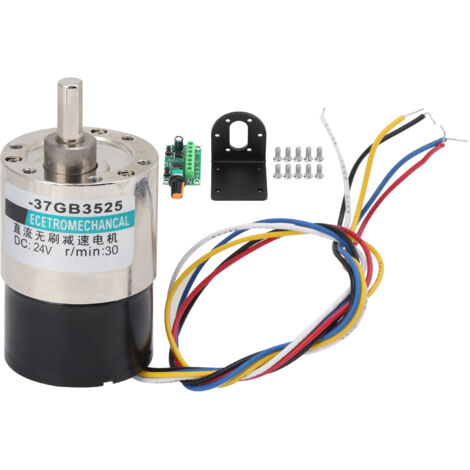

Découvrez notre moteur sans balais de haute qualité, modèle XD-37GB3525, conçu pour offrir performance et fiabilité dans les applications exigeantes. Ce moteur est livré complet avec 1 moteur, 1 support de montage, 10 vis et 1 carte de contrôle de vitesse.

Conçu pour la durabilité, ce moteur intègre des engrenages entièrement métalliques assurant une longue durée de vie et une stabilité opérationnelle. Sa structure professionnelle et rationnelle le rend résistant à l'usure et fonctionne de manière remarquablement silencieuse.

Malgré son encombrement réduit, le moteur délivre un couple important, garantissant des performances stables. Son stator et son rotor sont équipés de bobines en cuivre pur, renforçant la conductivité et réduisant la résistance, ce qui augmente efficacement le couple moteur.

Une fonction de protection intégrée contre les surcharges de courant (seuil à 3A) coupe automatiquement l'alimentation pour éviter toute surchauffe et préserver l'intégrité du moteur, prolongeant ainsi considérablement sa durée de vie.

Spécifications techniques :

* Type : Moteur sans balais

* Modèle : XD-37GB3525

* Matériau principal : Cuivre

* Tension de contrôle de vitesse : DC 6-30V

* Sens de rotation : Horaire et Anti-horaire (CW/CCW)

* Vitesse réglable : Oui

* Classe d'isolation : Classe B (130°C)

* Résistance d'isolation : ≥20 MΩ (mesurée avec 500V DC après fonctionnement nominal)

* Tenue diélectrique : 1500V AC (50/60Hz pendant 1 minute après fonctionnement nominal)

* Élévation de température : ≤70°C (en fonctionnement nominal avec radiateur approprié)

* Plage de température de fonctionnement : -10°C à +40°C

* Humidité d'utilisation : ≤85% (sans condensation)

Performances électromécaniques (à 24V DC) :

* Puissance : 10W

* Courant à vide : 0.08A (pour 5, 10, 20 rpm) / 0.12A (pour 30, 50 rpm)

* Courant en charge : 0.52A (pour 4, 9, 22 rpm) / 0.6A (pour 31, 45 rpm)

Ce moteur trouve ses applications principales dans des secteurs variés nécessitant précision et fiabilité : micro-mécanique, machines-outils CNC, instruments de mesure de haute précision, équipements de fabrication électronique, machines financières et applications militaires.

Notes importantes pour une utilisation optimale et sûre :

1. Évitez les surcharges prolongées et le blocage du rotor, sources de surchauffe pouvant endommager l'isolation des bobines.

2. Une attention particulière est requise lors des fonctionnements à basse vitesse pour prévenir l'accumulation de résidus conducteurs.

3. Avec un contrôleur PWM (fréquence recommandée 10-20 kHz), la durée de vie peut être affectée et des phénomènes de résonance peuvent survenir. Des tests préalables avec varistance sont conseillés pour certains modes de contrôle.

4. Le freinage par court-circuit des bornes après coupure de l'alimentation est possible mais peut augmenter temporairement le courant et réduire la longévité.

5. En raison de la fragilité des aimants permanents, tout choc important (chute) peut endommager le moteur de manière interne. Il est déconseillé de réutiliser un moteur ayant subi une chute.
