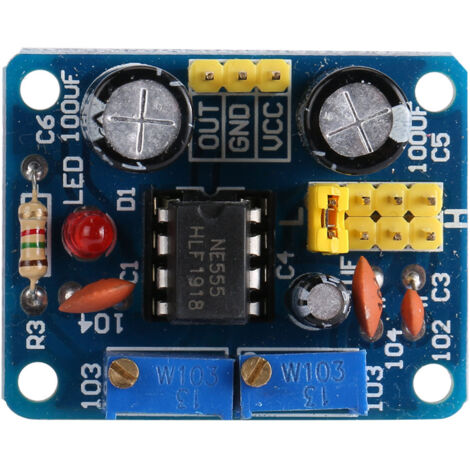

Module NE555 Générateur d'Impulsions Fréquence Réglable avec Contrôle du Cycle de Service

Bienvenue dans notre boutique !

Découvrez notre générateur d'impulsions de fréquence, un outil compact et polyvalent pour tous vos besoins en génération de signaux. Conçu autour du circuit intégré NE555 de renom, ce module offre une performance stable et fiable.

**Fonctionnalités clés :**

* **Indicateur LED intégré** : Une LED vous informe clairement sur l'état de sortie. Elle s'éteint lorsque la fréquence est basse et clignote lorsque la fréquence est élevée, offrant un retour visuel immédiat et pratique.

* **Fréquence de sortie réglable avec précision** : Générez un signal carré avec des impulsions ajustables. La plage de fréquence de sortie est sélectionnable par cavalier (capuchon de court-circuit) parmi quatre gammes pour un réglage fin et continu : Basse Fréquence (1Hz ~ 50Hz), Fréquence Intermédiaire (50Hz ~ 1kHz), Moyenne et Haute Fréquence (1kHz ~ 10kHz) et Haute Fréquence (10kHz ~ 200kHz).

* **Conception robuste** : Son design compact et pratique assure un fonctionnement stable dans diverses conditions.

* **Large compatibilité** : Idéal pour de multiples applications, ce générateur convient à de nombreux équipements électroniques, de la prototypage aux tests.

**Caractéristiques techniques détaillées :**

* **Type d'article :** Générateur d'impulsions de fréquence

* **Dimensions :** 2,9 cm x 3,6 cm / 1,14 po x 1,42 po

* **Distance entre les trous de fixation :** 22,5 mm x 30,5 mm / 0,89 po x 1,2 po

* **Puce principale :** NE555

* **Tension d'entrée :** 5V ~ 15V CC.

* Courant de sortie approximatif : ~15 mA sous 5V ; ~35 mA sous 12V.

* **Courant d'entrée :** ≥ 100 mA

* **Amplitude de sortie :** Variable de 4,2V V-PP à 11,4V V-PP (dépend de la tension d'entrée).

* **Courant de sortie :** ≥15mA (alimentation 5V, V-PP > 50%), ≥35mA (alimentation 12V, V-PP > 50%)

* **Calcul de la fréquence :** La période T est donnée par la formule T = 0.7 (RA + 2RB) C, où RA et RB sont réglables de 0 à 10 kΩ. La capacité C varie selon la gamme sélectionnée : 0,001 µF (Basse Fréquence), 0,1 µF (Fréquence Intermédiaire), 1 µF (Moyenne et Haute Fréquence), 100 µF (Haute Fréquence), vous permettant de calculer précisément la fréquence du signal.

**Contenu du colis :**

* 1 x Générateur de signal
