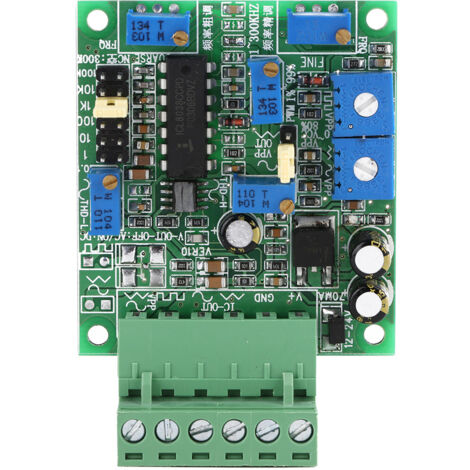

Découvrez notre générateur de signaux de précision SG-8038, un module polyvalent et performant pour tous vos besoins en génération de formes d'onde. Léger avec seulement 32g, il est construit autour du circuit intégré ICL8038 et intègre un amplificateur haute tension à large bande, une alimentation stabilisée et des circuits de réglage précis.
Il génère trois types de signaux fondamentaux : onde sinusoïdale, onde carrée (ou rectangulaire avec PWM modulable) et onde triangulaire (incluant onde triangulaire positive, onde en dents de scie positive et inverse). Vous pouvez régler avec une grande précision la fréquence (FRQ), l'amplitude crête à crête (VPP), le taux de distorsion (THD pour l'onde sinusoïdale) et le cycle de service (PWM).
Pour une stabilité exceptionnelle, une alimentation stabilisée garantit que la fréquence et le rapport cyclique du signal de sortie restent constants malgré les variations de tension d'entrée. Une protection contre les inversions de polarité sur l'entrée d'alimentation DC (12-24V) assure sécurité et durabilité.
Le réglage de fréquence est extrêmement précis grâce à un sélecteur à 7 plages et deux potentiomètres multitours (24 tours) pour le réglage fin, permettant un contrôle de la fréquence de 1 Hz à 350 kHz. La sortie amplifiée offre une capacité de courant de 20mA par circuit.
**Caractéristiques clés :**
* Génération d'ondes sinusoïdale, triangulaire et carrée/rectangulaire (PWM).
* Alimentation stabilisée pour une stabilité maximale du signal.
* Protection anti-inversion de polarité sur l'entrée d'alimentation.
* Réglage de fréquence sur 7 plages avec potentiomètres multitours de précision.
* Amplitude de sortie réglable : 0 à VCC-2V pour le carré/PWM ; 0 à ~70% VCC pour le sinusoïdal/triangulaire.
* Cycle de service PWM réglable de 5% à 100%.
* Faible distorsion pour les signaux sinusoïdaux et triangulaires en sortie directe du chip (note : charge flottante).
* Démarrage progressif (~2-3 sec) pour limiter les pics de courant.
**Spécifications techniques principales :**
* Tension d'entrée : DC 12-24V.
* Consommation : 35mA (veille) à 75mA (max) sous 24V.
* Plage de fréquence : 1 Hz - 350 kHz.
* Réglage PWM : 5% - 100%.
* Température de fonctionnement : -15°C à +45°C.
* Dimensions (module) : Poids 32g.
**Contenu du colis :**
Vous recevrez 1 x Module Générateur de Signaux SG-8038.
Caractéristiques
- MarqueMIXHOME
- MatièresPlastique
- Réf. ManoManoME210910649
- MMID431191125946
- Réf. fabricantYC0408-YM8397
- EAN1210990981695
