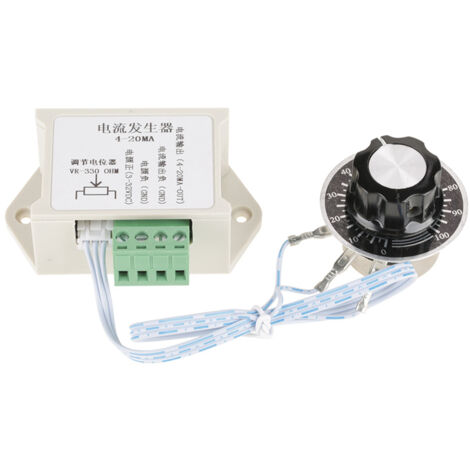

Module générateur de signal de courant analogique réglable 4-20 mA

Caractéristiques : Alimentation d'entrée CC 3,3-30 V, alimentation recommandée 12-24 V CC. Ce module génère un courant de sortie de 4 à 20 mA, réglable manuellement par potentiomètre. Il peut être utilisé pour la mesure analogique du courant (4 à 20 mA). Le courant de sortie est automatiquement stabilisé à la valeur de consigne. Il peut également servir de source de courant constant, le courant de sortie maximal ne devant pas dépasser 20 mA. Ce module d'alimentation universel est compatible avec les automates programmables, les variateurs de fréquence et les servomoteurs. Sa consommation est inférieure à 30 mA, ce qui le rend compatible avec la plupart des équipements. Spécifications : Type : Générateur de courant Modèle : Potentiomètre 4-20 mA Diamètre du trou de fixation : 10 mm Dimensions (L x l x H) : 73 x 54 x 30 mm / 2,9 x 2,1 x 1,2 pouces Entraxe des trous : 61 mm / 2,4 pouces Vis compatibles : M3 (non fournies) Poids : 74 g (environ) Câblage : 3-32 V : Alimentation CC positive Masse (gauche) : Alimentation CC négative Masse (droite) : Sortie 4-20 mA négative Sortie 4-20 mA : Sortie 4-20 mA positive Potentiomètre : Permet de régler la plage de sortie de 4 à 20 mA, en tournant dans le sens horaire pour augmenter, dans le sens antihoraire pour diminuer. Instructions : Adaptation d'impédance de sortie : La résistance du signal de sortie doit respecter les exigences suivantes. Selon la formule : I = U/R (courant = tension / résistance), le courant maximal que le récepteur peut générer est égal à la tension d'alimentation divisée par la résistance du signal. Le générateur de courant présente donc une certaine résistance. On obtient ainsi la formule suivante : Tension d'alimentation / (résistance interne du signal + résistance interne du générateur de courant) = courant de sortie constant. Notre module est alimenté en 5-32 V. Par conséquent, si vous utilisez une alimentation basse tension et que la résistance interne du signal est élevée, le courant de sortie constant sera insuffisant. Les exigences de compatibilité du signal sont les suivantes : pour une alimentation de 24 V, la résistance du signal ne doit pas dépasser 1 000 ohms ; pour une alimentation de 12 V, elle ne doit pas dépasser 500 ohms ; et pour une alimentation de 5 V, elle ne doit pas dépasser 200 ohms. Si la résistance de votre signal est supérieure à ces valeurs, vous pouvez augmenter la tension d'alimentation ou réduire la résistance interne afin de garantir un courant constant suffisant. Notez que la tension d'alimentation ne doit pas dépasser 32 V. Ce module peut être utilisé avec des automates programmables, des variateurs de fréquence et des servomoteurs. Lors de l'utilisation avec ces produits, la tension du module doit correspondre à celle de votre interface. En cas de doute, vous pouvez commencer par une alimentation de 5 V, puis essayer 12 V ou 24 V. En fonctionnement normal, utilisez autant que possible une basse tension. Autre solution : les automates programmables, les variateurs de fréquence et les serveurs disposent généralement d'une interface d'alimentation COM+/COM-, permettant une alimentation directe. Contenu de l'emballage : 1 générateur de signaux
1. Alimentation : 3,3-30 V CC (12-24 V CC recommandés). 2. Ce module génère un courant de sortie de 4 à 20 mA, réglable manuellement par potentiomètre. Il peut être utilisé pour la mesure analogique du courant (4 à 20 mA). 3. Le courant de sortie se stabilise automatiquement à la valeur de consigne. Il peut également servir de source de courant constant, le courant de sortie maximal ne devant pas dépasser 20 mA. 4. Ce module à alimentation universelle est compatible avec les automates programmables, les variateurs de fréquence et les servomoteurs. 5. Sa consommation électrique est inférieure à 30 mA, ce qui le rend compatible avec la plupart des équipements.
