Module d'extension de commande de moteur L293D - Shield pour contrôle de moteurs et projets robotiques
Ces articles peuvent vous intéresser !
Comparer à des articles similaires
Souvent achetés ensemble
Informations produit
Description
Bienvenue dans notre boutique !

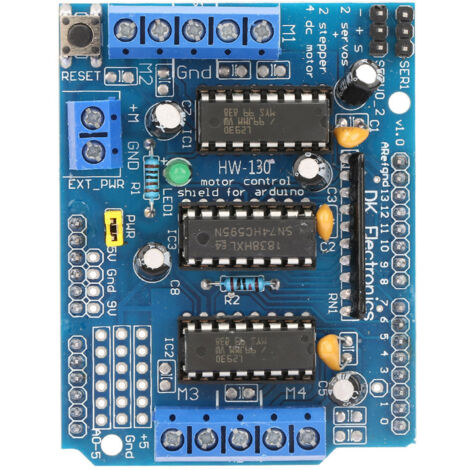

Découvrez notre carte d'extension Shield de pilotage de moteurs, un module polyvalent et puissant pour vos projets robotiques et de motorisation. Basée sur le circuit intégré L293D, cette carte vous permet de contrôler efficacement divers types de moteurs.
Principales caractéristiques :
- **Pilotage flexible** : Elle peut entraîner jusqu'à 4 moteurs à courant continu, OU 2 moteurs pas-à-pas, OU 2 servomoteurs.
- **Contrôle précis** : 2 interfaces dédiées pour servomoteurs 5V connectées à un temporisateur haute résolution, garantissant un contrôle sans à-coups.
- **Sélection de vitesse** : Contrôle jusqu'à 4 moteurs DC bidirectionnels avec une sélection de vitesse individuelle sur 8 bits.
- **Support des moteurs pas-à-pas** : Gère jusqu'à 2 moteurs pas-à-pas (unipolaires ou bipolaires) avec des modes de pas simple bobine, double bobine ou entrelacés.
- **Ponts en H intégrés** : 4 ponts en H, chacun fournissant un courant continu de 0,6A (1,2A en crête) et protégés contre la surchauffe.
- **Sécurité** : Résistances de rappel au bas pour maintenir les moteurs désactivés lors de la mise sous tension. Bouton de réinitialisation intégré.
- **Alimentation séparée** : 2 interfaces d'alimentation externes permettent d'utiliser des sources séparées pour la logique et les moteurs.
Spécifications techniques :
- Tension d'alimentation des moteurs : 4,5V à 25V.
- Courant par canal : ≤ 1A.
- Dimensions de la carte PCB : 6,7 cm x 5,3 cm / 2,64 x 2,09 pouces.
Le contenu du package comprend : 1 x Carte d'expansion Shield de pilotage de moteurs.
Caractéristiques
- MarqueLISATR
- Longueur10 cm
- Largeur8 cm
- Hauteur3 cm
- MatièresPlastique
