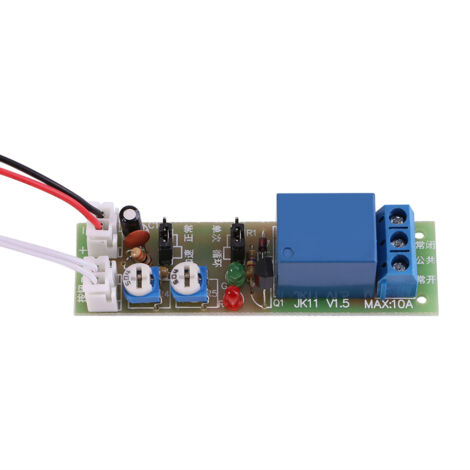

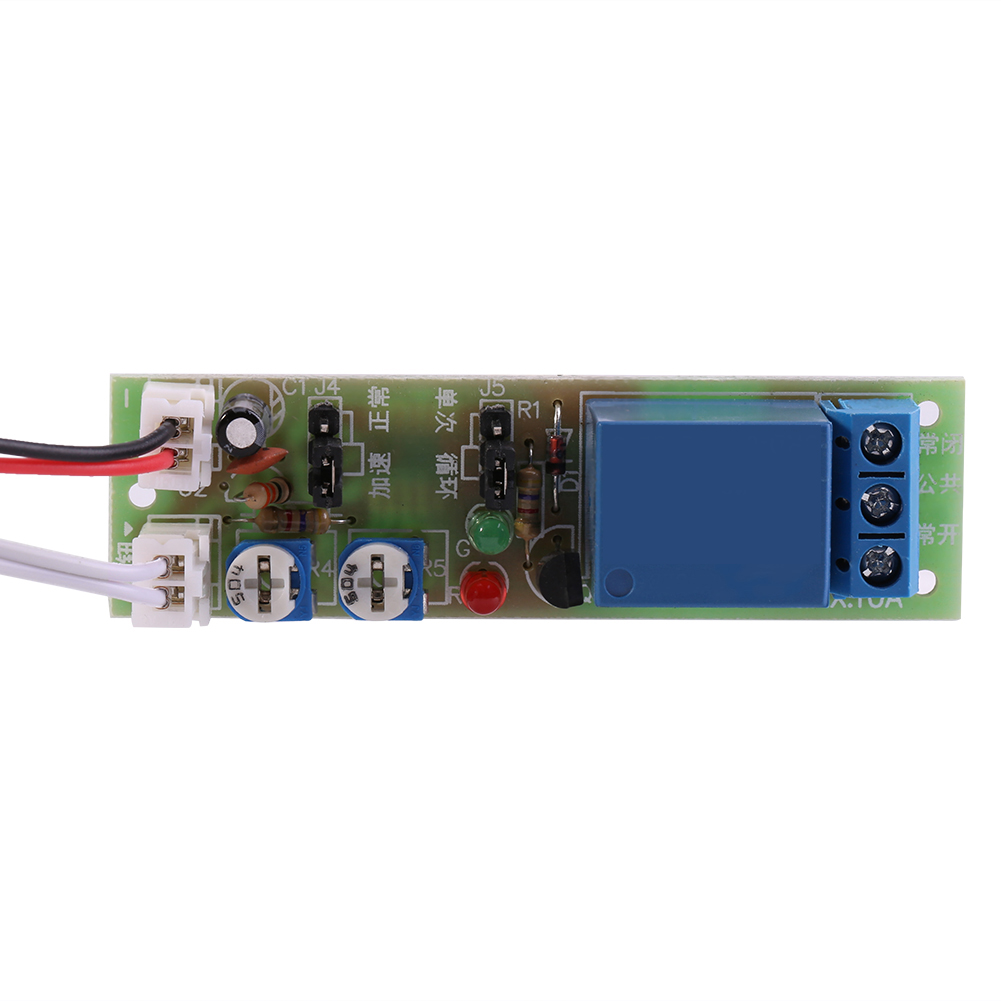

Module de relais de commutateur marche/arrêt à temporisation à cycle infini réglable (DC5V, 0-15min)
'/%3E%3C/svg%3E)
Ces articles peuvent vous intéresser !
Comparer à des articles similaires
Souvent achetés ensemble
Informations produit
Description
Il s'agit d'un module de relais temporisé de haute précision, stable et fiable.
Prend en charge 2 modes, le mode mon (une fois) et le mode cycle, et vous pouvez simplement changer de
mode en ajustant le cavalier.
Il existe de nombreuses plages de tension et de temps au choix, le temps de marche et le temps d'arrêt sont réglables.
Il est idéal pour contrôler la course alternative ou la mise sous tension et hors tension répétitive
pour les tests de rodage des équipements et des produits.
Largement utilisé sur les équipements de fonctionnement de minuterie, les circuits de test répétitifs des machines, les pompes intermittentes des aquariums, etc.
Spécifications :
Max. Capacité de charge : 10 A 250 VCA, 10 A 30 VCC
Taille : 70 x 20 mm/2,75 x 0,78"
Erreur de temps : < 2 %
T1 (temps de retard d'activation du relais), T2 (temps de retard de désactivation du relais)
Mode une fois
(cavalier OP3) :
1. Le module est sous tension, lorsqu'il est déclenché, le relais est activé, le délai T1 est retardé et le relais est déconnecté.
2. Lorsqu'il est déclenché sur le processus de retard, il est à nouveau déclenché, il interrompt
immédiatement le délai.
Mode cycle (cavalier OP4) :
1. Le module est sous tension, lorsqu'il est déclenché, le relais est activé, le délai T1 est retardé et le relais est déconnecté, le délai T2 est retardé, le relais est à nouveau activé. Un
tel cycle. T1 et T2 sont définis respectivement par deux résistances réglables.
2. Lorsqu'il est déclenché sur le processus de retard, il est à nouveau déclenché, il interrompt immédiatement le délai.
Comment régler l'heure rapidement :
L'heure peut être réglée rapidement en mesurant la tension (Uc) de Résistance. Prenons comme exemple un module 5 V 15 min. Si Uc = 2 V, temps = 2 V/5 V * 15 min = 6 min.
Le forfait comprend :
1 x module de
relais temporisé
Caractéristiques
- MarqueRAPANDA
- Intensité courant10 A
- MatièresABS
- Réf. ManoManoME90204932
- MMID879635556138
