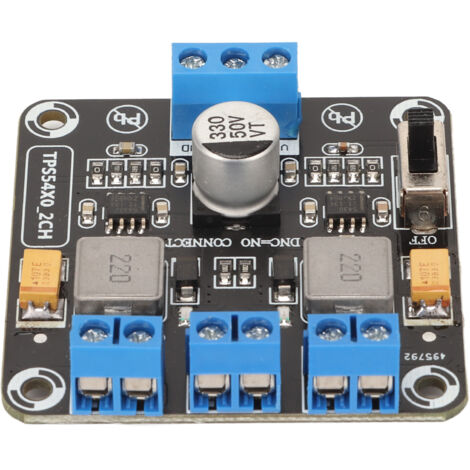

Module de conversion DC-DC TPS5430, double sortie 12V/15V, protection inverse, régulateur de tension bas bruit

21,99€
Produit similaire livré par
Poste universel URMET 113315 2 et 5 fils
Poste universel URMET 113315 2 et 5 fils
45,09 €66
Vendu par MixHome

Ces articles peuvent vous intéresser !

Comparer à des articles similaires

Informations produit

Description

Bienvenue dans notre boutique !

Découvrez notre module d'alimentation à double sortie positive et négative, un composant fiable et polyvalent pour vos projets électroniques. Ce module de type à découpage (Switching Power Supply) est construit sur un circuit imprimé (PCB) de qualité.

**Caractéristiques techniques détaillées :**

* **Tension d'entrée :** 5V à 40V. Il s'agit d'un module abaisseur (buck type) ; une différence de tension suffisante entre l'entrée et la sortie est nécessaire. En utilisation pratique, il est recommandé de rester en dessous de 30V. Notez qu'en dessous de 5.5V d'entrée, le module coupe la sortie.

* **Tensions de sortie disponibles :** Sorties multiples à ±3.3V, ±5V, ±12V et réglable (ADJ). Pour une utilisation optimale et durable, nous recommandons une plage de ±5V à ±15V, incluant les tensions courantes ±5V, ±9V, ±12V et ±15V.

* **Courant de sortie :** Chaque circuit peut délivrer jusqu'à 3A, avec un courant total maximum de 5A pour l'ensemble du module.

* **Puissance de sortie :** 9.9W (pour 3.3V), 15W (pour 5V), 36W (pour 12V) et 36W (pour la sortie réglable ADJ).

* **Efficacité de conversion :** Jusqu'à 85%.

* **Autres spécifications :** Fréquence de découpage de 150KHz, consommation statique de 26mA.

**Fiabilité et conception pratique :**

Ce module est conçu pour être pratique et fiable. Il intègre une protection contre les inversions de polarité, offre un faible bruit et une faible ondulation (ripple). Pour une surveillance aisée, il est équipé d'indicateurs lumineux pour l'entrée et la sortie. Des trous de fixation sont également prévus pour une installation sécurisée.

**Dissipation thermique importante :**

Le module est livré sans dissipateur thermique auxiliaire. En dissipation naturelle seule (sans refroidissement additionnel), les limites de puissance en fonctionnement continu recommandées sont :

* Pour le circuit TPS5430 : P ≤ 10W

* Pour le circuit TPS5450 : P ≤ 15W

Respectez ces préconisations pour garantir la longévité du module.

**Domaines d'application :**

Ce module à double sortie est parfaitement adapté pour l'automatisation industrielle, l'éclairage LED, les équipements de contrôle industriel, les dispositifs de communication, les équipements électriques et l'instrumentation.

**Votre commande comprend :**

1 x Module d'alimentation à double sortie positive et négative.

Caractéristiques

  • Marque
    MIXHOME
  • Hauteur
    10 mm
  • Poids
    100 g
  • Matières
    Métal
  • Forme d'onde de sortie
    Quasi-sinusoïdale
