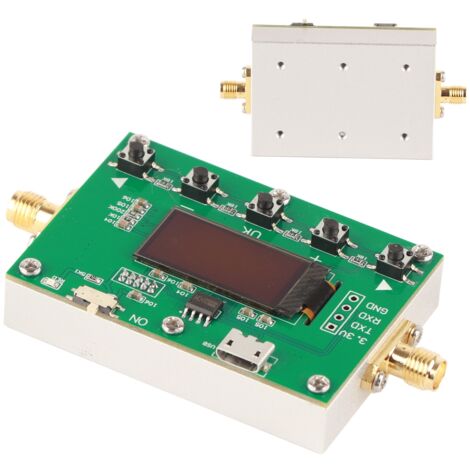

Module d'Atténuateur Numérique 6G, Contrôle Programmable Haute Précision pour Circuits PCB
'/%3E%3C/svg%3E)
Ces articles peuvent vous intéresser !
Comparer à des articles similaires
Informations produit
Description
Bienvenue dans notre boutique !
Découvrez notre atténuateur numérique programmable de haute précision, un outil essentiel pour vos applications en radiofréquence et en test de signaux. Conçu pour offrir des performances fiables et une grande facilité d'utilisation, cet atténuateur est le compagnon idéal pour les ingénieurs, les techniciens et les passionnés d'électronique.
Conception et Construction de Qualité :
La carte de circuit imprimé (PCB) utilise une épaisseur de 1,6 mm en double face, avec une épaisseur de cuivre de 1,5 oz et un processus de finition par pulvérisation d'étain complet. Cette construction robuste garantit une excellente conductivité et des performances de passage optimales pour les courants tant importants que faibles. Le produit est moulé d'un seul tenant, sans bavures, offrant une surface lisse et une installation aisée.
Performances Thermiques et Durabilité :
Grâce à sa grande surface de dissipation thermique, cet atténuateur assure un refroidissement efficace, permettant des périodes de fonctionnement prolongées sans surchauffe, pour une fiabilité accrue.
Caractéristiques Techniques Principales :
- Fréquence de Travail : Large bande de LF à 6 GHz.
- Plage de Réglage d'Atténuation : Précise et étendue de 0 à 31,75 dB.
- Pas d'Atténuation : Granulaire à 0,25 dB pour un contrôle fin.
- Précision d'Atténuation : Excellente, avec un maximum de ±0,25 dB.
- Pertes d'Insertion : ≤ 1,5 dB (les pertes sont plus élevées en haute fréquence).
- Taux d'Ondes Stationnaires (ROS) : ≤ 1,4 pour une bonne adaptation d'impédance.
- Puissance Nominale : Jusqu'à 1 W.
- Impédance d'Entrée/Sortie : 50 Ω.
- Connecteurs : Type SMA (fiche femelle avec filetage mâle et trou femelle).
- Plage de Température : Fonctionnement de -10°C à +50°C / Stockage de -40°C à +70°C.
Pratique et Portable :
De conception compacte, cet atténuateur est à la fois facile à transporter et à ranger, sans compromettre ses performances. Son utilisation est simple et intuitive.
Contenu de la Livraison :
Vous recevrez un atténuateur numérique programmable et un câble USB pour son contrôle et son alimentation.
Caractéristiques
- MarqueRDTD
- Réf. ManoManoME211193541
- MMID290955632713
- Réf. fabricantLHL0409-YM14457
- EAN1252968645888
