Informations produit
Description
Bienvenue dans notre boutique !
Découvrez notre module d'alimentation fini pour chauffage par induction ZVS, compact et performant. Ce kit complet comprend le module de puissance et sa bobine de chauffage dédiée, prêts à être utilisés immédiatement pour vos projets.
Ce module se présente sous la forme d'une carte ZVS miniaturisée sans prise intermédiaire (no tap). Il est livré sans bobine d'allumage ni ventilateur de refroidissement. L'alimentation requise est en courant continu, avec une tension d'entrée comprise entre 5V et 12V. Sa puissance maximale atteint 120W sous 12V pour le chauffage par induction. Une configuration typique à 12V, avec une bobine de poussée primaire de 5+5 spires, permet de délivrer environ 30W.
Les dimensions précises du circuit imprimé (PCB) sont de 55 mm de longueur, 37 mm de largeur et 1.6 mm d'épaisseur.
Pour une efficacité et une sécurité optimales, veuillez noter ces recommandations cruciales concernant la bobine de chauffage fournie : la largeur de l'objet à chauffer doit idéalement se situer entre 1/3 et 1/2 du diamètre de la bobine de chauffage, et ne doit en aucun cas dépasser les deux-tiers. Le procédé génère des courants importants et la bobine peut chauffer considérablement. Il est conseillé de laisser refroidir le module après environ cinq minutes de fonctionnement. La chaleur de l'objet chauffé est transférée à la bobine, dont la température peut devenir élevée. Attention : si des connecteurs à bornes en plastique sont utilisés sur la bobine, ils risquent de fondre ! Pour une fiabilité maximale, nous recommandons fortement de souder directement la bobine de chauffage sur le circuit imprimé.
Votre commande comprend les éléments suivants :
1 x Module d'alimentation pour chauffage par induction ZVS

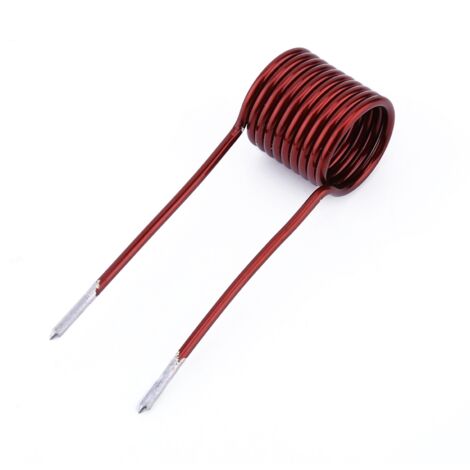

1 x Bobine de chauffage
Caractéristiques
- MarqueMIXHOME
- Longueur10 cm
- Largeur8 cm
- Hauteur6 cm
- Poids120 g
