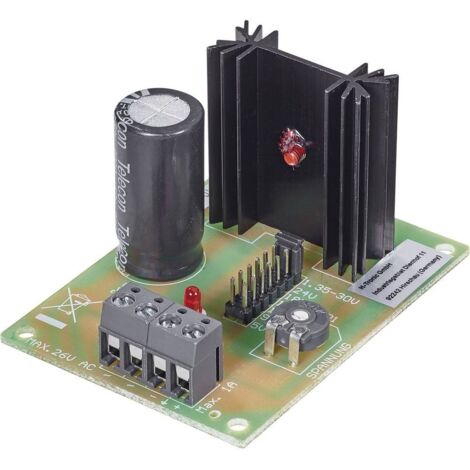

Informations techniques
Courant de sortie : 1.0 A
Dimensions produit, largeur : 63 mm
Longueur : 95 mm
Modèle (kit/module) : kit monté
Plage de tension d'entrée : 2-3 V/AC plus élevé que la tension de sortie
Tension d'entrée (max.) : 26 V/AC
Tension d'entrée (min.) : 5 V/AC
Tension de sortie (détails) : 5/9/12/15/18/24 (1.35 - 30) V/DC
Tension de sortie maximale : 30 V/DC
Tension de sortie minimale : 1.35 V/DC
A l'aide de cavaliers, vous pouvez saisir 6 tensions fixes, mais vous avez également la possibilité de régler une tension de sortie de 1,25 à 30 VDC en utilisant un potentiomètre. Il suffit d'utiliser un transformateur dont la tension de sortie est supérieure d'env. 3 VAC à la tension de sortie que vous souhaitez obtenir au niveau du module d'alimentation.
Points forts
Configuration requise
Pour obtenir une tension de sortie spécifique, la tension d'entrée doit être supérieure d'au moins 2 à 3 V/AC à la tension de sortie souhaitée. Par exemple, pour une sortie de 12 V/DC, l'entrée doit être d'au moins 14 à 15 V/AC.
La tension de sortie peut être ajustée précisément entre 1,25 et 30 V/DC en utilisant le potentiomètre intégré. Assurez-vous que la tension d'entrée respecte la condition minimale de 2 à 3 V/AC au-dessus de la tension de sortie souhaitée.
Ce module d'alimentation peut fournir un courant de sortie maximal de 1,0 A. Veillez à ne pas dépasser cette limite pour éviter tout risque de surchauffe ou de dysfonctionnement.
Très pratique, ce petit circuit permet de modifier le courant alternatif faible (25V max) en courant continu, avec différents voltages de sortie. Je racheterai probablement d'autres exempaires d'ici peu. Une entrée, plusieurs voltages en sortie, trop pratique.
