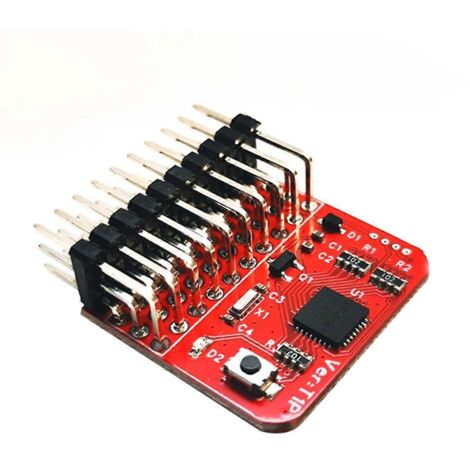

Module convertisseur de signal d'encodeur S.BUS 32 bits

Bienvenue dans notre boutique !

Prise en charge d'une large plage de tension d'entrée ; la tension d'entrée VCC est comprise entre 3 V et 30 V, 5 V étant recommandé.

Ce module utilise un microcontrôleur ARM 32 bits pour l'acquisition et la conversion des signaux, ce qui le rend beaucoup plus rapide qu'un microcontrôleur 8 bits classique. L'acquisition et la sortie des signaux de tous les canaux sont gérées matériellement, avec une précision stable à la nanoseconde, surpassant ainsi les solutions open source classiques pour la génération de signaux analogiques.

Protection contre l'inversion de polarité sur toutes les broches, y compris en cas d'inversion de l'alimentation : aucun risque de court-circuit.

Les canaux 1 à 8 sont des entrées ou sorties de signaux PWM, le canal 9 est une entrée de signaux PPM, SBUS ou CRSF, et le canal 10 est une sortie de signaux PPM, SBUS ou CRSF. Le signal d'entrée est automatiquement reconnu sans commutation manuelle.

Signal d'entrée PWM, sortie PPM et signal SBUS ou CRSF

Signal d'entrée PPM, sortie PWM et signal SBUS ou CRSF

Signal d'entrée SBUS, sortie PWM et signal PPM ou CRSF

Signal d'entrée CRSF, sortie PWM et signal PPM ou SBUS

Remarque :

1. La sortie D-BUS du récepteur est identique à la sortie SBUS.

2. Tous les signaux peuvent être connectés en parallèle et utilisés par plusieurs appareils. Par exemple, le signal SBUS de sortie du récepteur peut être connecté à la commande de vol par un câble en Y, et l'autre câble est connecté à notre module pour être converti en signaux PWM et PPM. Les signaux PWM et PPM peuvent également être divisés en plusieurs canaux par une ligne en Y.

Couleur : Rouge

Matériau : Métal

Contenu de l'emballage :

1 * convertisseur de signal

Seul le contenu de l'emballage mentionné ci-dessus est inclus ; les autres produits ne sont pas inclus.
