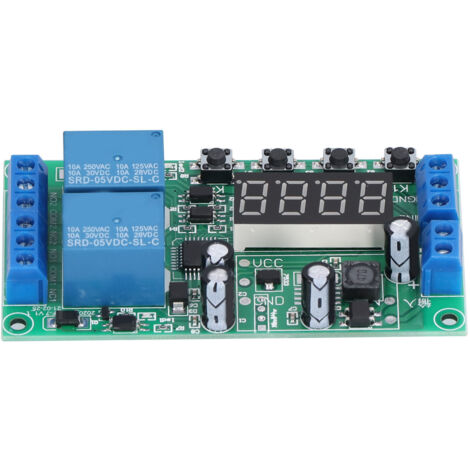

Découvrez notre module de relais à temporisation YF-7, un dispositif polyvalent et fiable pour vos projets d'automatisation. Ce module compact intègre 32 fonctions de temporisation et de contrôle programmables pour répondre à une multitude d'applications.
**Caractéristiques principales :**
* **Fonction mémoire après coupure :** Conserve tous vos paramètres même après une mise hors tension, sans nécessiter de réinitialisation.
* **32 fonctions intégrées :** Offre une large gamme de modes opératoires (impulsion, verrouillage, temporisations variées, cycles, etc.) pour s'adapter à vos besoins précis. Les deux canaux (Relais 1 & 2) peuvent être déclenchés simultanément et fonctionnent de manière indépendante.
* **Temps de temporisation réglable :** Une plage extrêmement vaste de 0.01 seconde à 999 minutes, réglable avec précision pour tous vos scénarios.
* **Contrôle universel :** Commandez facilement des électrovannes, pompes à eau, moteurs, bandeaux LED et bien d'autres appareils.
* **Compatibilité électrique :** Tension d'entrée : DC 7~30V. Sa sortie par relais peut contrôler des charges en courant continu (DC) ou alternatif (AC) jusqu'à 5A.
**Détails de connexion :**
* **Côté gauche (Alimentation & Signaux) :**
1. **+** : Borne positive d'alimentation (DC 7-30V).
2. **-** : Borne négative d'alimentation (DC 7-30V).
3. **Signal 1** : Entrée de signal positif pour le Relais 1.
4. **Signal 2** : Entrée de signal positif pour le Relais 2.
5. **Fil commun** : Borne négative commune pour les entrées de signal 1 et 2.
* **Côté droit (Sorties Relais) :**
* **Pour le Relais 1 :**
1. **Normalement Fermé 1 (NC1)** : Contact normalement fermé.
2. **Commun 1 (COM1)** : Contact commun.
3. **Normalement Ouvert 1 (NO1)** : Contact normalement ouvert.
* **Pour le Relais 2 :**
4. **Normalement Fermé 2 (NC2)** : Contact normalement fermé.
5. **Commun 2 (COM2)** : Contact commun.
6. **Normalement Ouvert 2 (NO2)** : Contact normalement ouvert.
**Programmation simplifiée :**
Un afficheur et 4 boutons (K1 à K4) permettent une configuration intuitive :
1. Appuyez sur **K1** (plus d'1 seconde) pour sélectionner la fonction principale (P-11 à P-48).
2. Appuyez à nouveau sur **K1** pour régler le temps de délai A, puis successivement pour les temps B, C, D si nécessaires pour la fonction choisie.
3. Utilisez **K2** et **K3** pour ajuster la valeur, et **K4** pour définir l'unité de temps (décimales).
4. Une fois les réglages terminés, le module affiche "————" et est prêt à fonctionner.
5. En mode veille, **K4** permet d'éteindre/allumer l'affichage pour économiser l'énergie.
**Contenu de la livraison :**
Vous recevrez **1 x Module de Relais à Temporisation YF-7**, livré avec son manuel d'instructions pour une prise en main rapide.
