Description générale

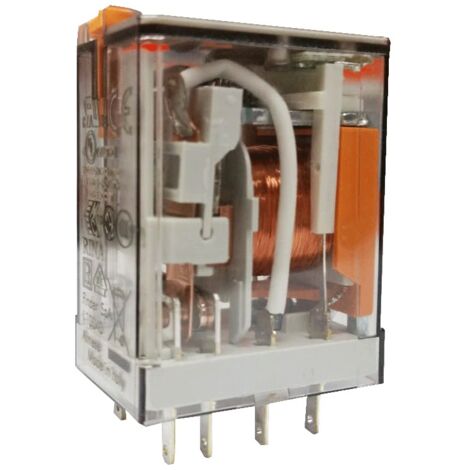

Le relais de prise de recherche 2 interrupteurs 10A 12VDC 553290120094 est un relais Finder de type 55.32, conçu pour un usage général. Il est adapté pour des applications nécessitant une puissance nominale de 1,5 VA en AC et 1 W en DC, avec un courant instantané maximal de 20 A. Ce relais est compatible avec les prises de la série 94, permettant un montage facile et rapide.Spécifications techniques
- Tension d'alimentation : AC 12 V, DC 12 V
- Courant nominal : 10 A
- Charge nominale AC1 : 2500 VA
- Charge nominale AC15 (230 V AC) : 500 VA
- Capacité du moteur monophasé (230 V AC) : 0,37 kW
- Pouvoir de coupure DC1 : 30/110/220 V à 10/0,5/0,25 A
- Charge de commutation minimale : 300 mW (5 V/5 mA)
- Matériau de contact : AgNi
- Plage de fonctionnement AC/DC : (0,8...1,1) UN
- Tension de maintien AC/DC : 0,8 UN / 0,5 UN
- Tension de déclenchement AC/DC : 0,2 UN / 0,1 UN
- Endurance électrique à la charge nominale en CA1 : 200 - 10 cycles
- Endurance mécanique AC/DC : 20 - 10^6 / 50 - 10^6 cycles
- Temps de commutation : on/off 10/5 ms
- Isolation entre la bobine et les contacts : 4 kV (1,2/50 μs)
- Rigidité diélectrique entre contacts ouverts : 1000 V AC
- Température ambiante : -40...+85°C
- Catégorie de protection : RT I
Compatibilité et accessoires
- Compatible avec les prises de la série 94 (2 COP) : 9402SMA, 9404SMA, 9482SMA
- Modules de signalisation et de protection CEM série 99
- Modules temporisés type 86.30
- Autres adaptateurs de montage disponibles
Installation
Le relais peut être monté sur socles, sur circuit imprimé, à souder ou sur rail de 35 mm (EN 60715) avec des bornes Push-in, à vis ou à ressort.Utilisation
Ce relais est idéal pour des applications nécessitant un contrôle de puissance, notamment dans des environnements industriels. Il est équipé d'un bouton de test verrouillable et d'un indicateur mécanique pour une utilisation pratique.Autres informations
- Contacts sans cadmium
- Options de matériaux de contact disponibles
- Listing UL (cavalier relais/support)
