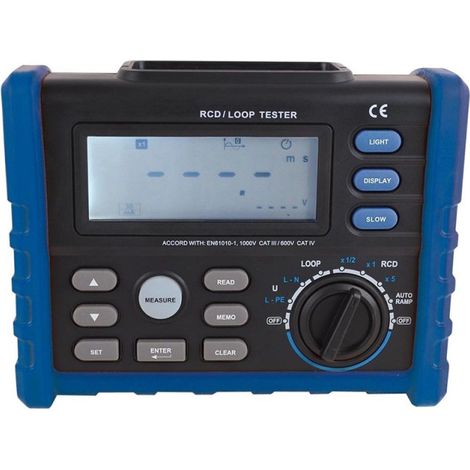

Mesureur de terre à boucle sans piquet -

Présentation

Ce mesureur de terre à boucle est destiné au contrôle des installations électriques basse tension par mesure de la résistance de boucle, sans implantation de piquets auxiliaires dans le sol. Il permet de mesurer la résistance de boucle de 0,1 à 2000 Ω, les tensions alternatives jusqu'à 440 V et la tension de contact.

L'appareil dispose également de fonctions de test des dispositifs différentiels, avec des courants nominaux sélectionnables de 10 à 500 mA, plusieurs multiplicateurs de courant d'essai et un choix de l'angle de phase à 0° ou 180°. Ces réglages permettent d'adapter les essais aux caractéristiques du dispositif contrôlé, conformément à la procédure du fabricant. Son écran LCD rétroéclairé facilite la lecture des résultats. La mémoire interne de 100 groupes de données et l'interface USB permettent de conserver et de transférer les relevés après intervention.

Ce mesureur convient aux opérations de maintenance, de diagnostic et de vérification des installations électriques tertiaires et industrielles, lorsque la méthode de mesure par boucle est adaptée à la configuration du réseau.

✅ Fonctions principales

• Mesure de la résistance de boucle de 0,1 à 2000 Ω, sans piquet auxiliaire
• Mesure des tensions alternatives jusqu'à 440 V
• Mesure de la tension de contact jusqu'à 100 V
• Tests de dispositifs différentiels avec courants nominaux de 10 à 500 mA
• Sélection des multiplicateurs de courant d'essai : ×0,5, ×1 et ×5
• Choix de l'angle de phase : 0° ou 180°
• Mémoire de 100 groupes de mesures
• Interface USB pour transfert de résultats
• Ecran LCD rétroéclairé

?️ Utilisation

• Identifier la configuration du réseau et le contrôle à réaliser.
• Vérifier l'état de l'appareil et des accessoires de mesure.
• Raccorder les cordons aux points de mesure conformément au schéma de branchement de la notice.
• Sélectionner la fonction de mesure de boucle, de tension ou de test différentiel.
• Pour les essais différentiels, régler le courant nominal IΔN, le multiplicateur et l'angle de phase selon la procédure applicable.
• Consulter les résultats sur l'écran LCD rétroéclairé.
• Enregistrer les mesures et les transférer par USB si nécessaire.

? Domaines d'application

• Contrôle de sécurité électrique
• Vérification d'installation sans piquet de terre
• Maintenance des circuits basse tension
• Intervention sur installations tertiaires et industrielles

? Caractéristiques techniques

• Résistance de boucle : 0,1 à 2000 Ω (x 0,1 Ω)
• Tension alternative : 0 à 440 V (x 1 V)
• Tension de contact : 0 à 100 V (x 0,01 V / 0,1 V)
• Fréquence : 45 à 65 Hz (x 1 Hz)
• Courant de déclenchement : 0,2 à 1,1 I∆N
• Multiplicateurs : x0,5, x1, x5
• I∆N : 10, 30, 100, 300, 500 mA
• Angle de phase : 0° ou 180°
• Affichage : écran LCD rétro-éclairé
• Enregistrement : 100 groupes de données
• Interface : USB
• Alimentation : piles
• Dimensions : 180 x 140 x 65 mm
• Poids : 950 g

? Conseils d'utilisation

• Réserver les essais sur installation sous tension aux professionnels habilités, dans les conditions prévues par la notice et les procédures de sécurité applicables.
• Vérifier la compatibilité de l'appareil avec le régime de neutre et la configuration de l'installation.
• Contrôler les réglages avant tout essai différentiel susceptible de provoquer une coupure d'alimentation.
• Respecter les limites électriques et les catégories de mesure indiquées sur l'appareil et ses accessoires.
• Ne pas interpréter une mesure d'impédance de boucle comme une mesure isolée de la résistance de prise de terre.
• Conserver l'instrument et ses accessoires dans un environnement sec et protégé.

? Contenu de la livraison

• 1 x Mesureur de terre à boucle sans piquet
