Description générale

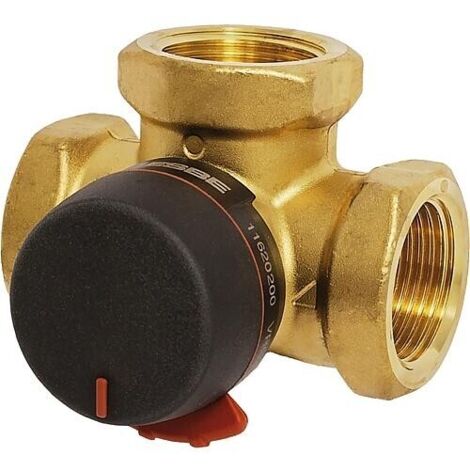

La vanne d'inversion 3 voies ESBE VRG231 est conçue pour le mélange et la commutation dans les systèmes d'eau de circulation. Elle est idéale pour les installations de chauffage et de refroidissement, offrant une régulation précise grâce à un faible taux de fuite. Cette vanne symétrique est fabriquée en laiton et est dotée d'un filetage intérieur RP1".Spécifications techniques
- Fabricant : ESBE
- Numéro d'article : 11620200
- Forme du boîtier : T-classique (symétrique)
- Matériau : Laiton DZR résistant à la dézincification
- Dimensions : DN 25 (1")
- Kvs : 10
- Température du fluide : -10°C à 130°C (max. 130°C en fonctionnement continu, 130°C max. de courte durée)
- Pression de service : PN 10
- Taux de fuite : <0,5% pour une pression différentielle de 100 kPa
- Couple de rotation : <3 Nm (DN 15-32), <5 Nm (DN 40-50)
- Angle de rotation : 90°
- Fluides compatibles : Eau selon VDI2035, mélange eau-glycol (max. 50%), mélange eau-éthanol (max. 28%)
Compatibilité et accessoires
- Possibilité de montage simple de différents moteurs de mitigeurs
- Différentes positions de montage possibles
Installation
- Montage dans des installations de chauffage/refroidissement classiques
Utilisation
- A utiliser comme vanne de mélange ou de commutation
- Précision de régulation exceptionnelle grâce à un taux de fuite très faible
