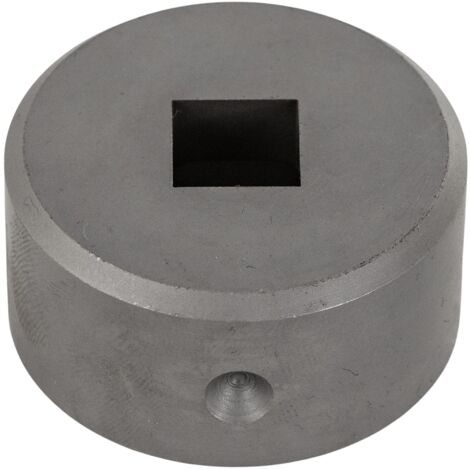

Name: Matrice carrée Taille 2 dia. 20,2 mm Mubea MBVM2-20,2
Brand: MUBEA
SKU: MBVM2-20,2
Price: 81 EUR
Availability: InStock

Informations produit

Description

Description générale

La matrice carrée Taille 2 de Mubea, avec un diamètre de 20,2 mm, est conçue pour un poinçonnage précis et efficace. Elle est idéale pour les applications nécessitant des trous de dimensions spécifiques, déterminées par les poinçons utilisés. Cette matrice est compatible avec des poinçons carrés et doit être utilisée avec des réductions spécifiques pour garantir un fonctionnement optimal.

Spécifications techniques

Diamètre de la matrice : 20,2 mm

Épaisseur de matériau : jusqu'à 24 mm

Résistance à la traction du matériau : jusqu'à 600 N/mm²

Compatibilité et accessoires

Réduction de poinçon compatible : 790504026

Pour les matrices carrées Gr. 1 : réductions 790504032 et 790504034

Pour les matrices carrées Gr. 2 : réduction 790504036

Utilisation

Pour un poinçonnage efficace, il est essentiel de respecter les règles suivantes :

Le jeu de coupe doit être déterminé en fonction de l'épaisseur du matériau :

Épaisseur jusqu'à 4 mm : jeu de coupe 0,2 mm

Épaisseur de >4 à 9 mm : jeu de coupe 0,7 mm

Épaisseur de >9 à 14 mm : jeu de coupe 1,2 mm

Épaisseur de >14 à 19 mm : jeu de coupe 1,7 mm

Épaisseur de >19 à 24 mm : jeu de coupe 2,2 mm

Assurez-vous que le jeu de coupe est aligné entre le poinçon et l'ouverture de la matrice.

Graissez fréquemment le poinçon pour prolonger sa durée de vie.

Respectez la capacité maximale de la poinçonneuse indiquée sur le plateau de travail.

Caractéristiques

Marque
MUBEA
Diamètre
20.2 mm
Type d'emporte pièce
Pince
Réf. ManoMano
ME31446269
MMID
488342222406
Réf. fabricant
MBVM2-20,2
EAN
5400978015184
