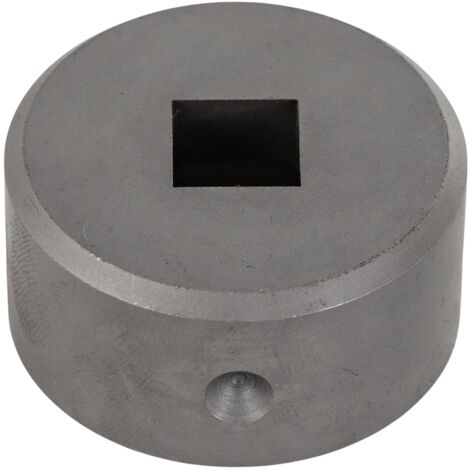

Name: Matrice carrée Taille 2 dia. 12,2 mm Mubea MBVM2-12,2
Brand: MUBEA
SKU: MBVM2-12,2
Price: 80.4 EUR
Availability: InStock

Informations produit

Description

Description générale

La matrice carrée Taille 2 de Mubea, avec un diamètre de 12,2 mm, est conçue pour un poinçonnage précis. Elle est idéale pour les applications nécessitant des trous carrés, et son utilisation est déterminée par les dimensions du poinçon. L'ouverture de la matrice doit être plus large que le jeu de coupe, qui est généralement recommandé à environ 10% de l'épaisseur du matériau à poinçonner.

Spécifications techniques

Diamètre de la matrice : 12,2 mm

Épaisseur de matériau : jusqu'à 24 mm

Jeu de coupe recommandé :

0,2 mm pour une épaisseur jusqu'à 4 mm

0,7 mm pour une épaisseur de 4 à 9 mm

1,2 mm pour une épaisseur de 9 à 14 mm

1,7 mm pour une épaisseur de 14 à 19 mm

2,2 mm pour une épaisseur de 19 à 24 mm

Résistance à la traction du matériau : jusqu'à 600 N/mm² (facteur 0,8)

Compatibilité et accessoires

Utilisation exclusive avec la réduction de poinçon 790504026

Les matrices carrées Gr. 1 sont compatibles avec les réductions 790504032 et 790504034

Les matrices carrées Gr. 2 sont compatibles avec la réduction 790504036

Installation

Fixez la matrice, le porte-poinçon et les réductions de manière sécurisée dans leurs supports.

Utilisation

Assurez-vous que le jeu de coupe est toujours aligné entre le poinçon et l'ouverture de la matrice.

Graissez fréquemment le poinçon pendant le poinçonnage pour prolonger sa durée de vie.

Respectez la capacité maximale indiquée sur le plateau de travail pour éviter de surcharger la poinçonneuse.

Caractéristiques

Marque
MUBEA
Forme
Carré(e)
Matières
Métal
Type d'emporte pièce
Pince
Réf. ManoMano
ME31445680
MMID
449898725685
Réf. fabricant
MBVM2-12,2
EAN
5400978015160
