Description générale

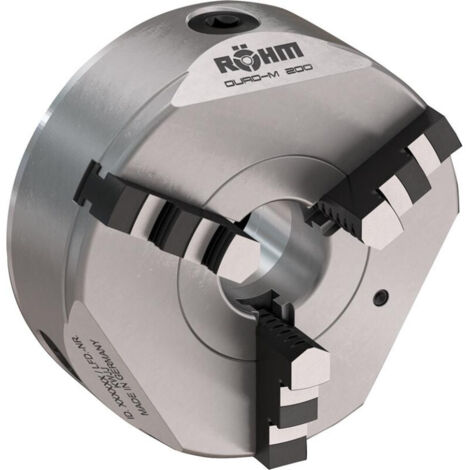

Le mandrin à spirale planaire Duro-M 200/3 de Röhm est un mandrin de tournage à commande manuelle, conçu pour être utilisé principalement sur des tours conventionnels pour l'usinage par enlèvement de copeaux de pièces tournées. Ce modèle est doté d'une fixation à baïonnette (ISO 702-3/DIN 55027) et est équipé de 3 mors pour le perçage et le tournage.Spécifications techniques
- Corps en acier
- Serrage central par spirale plane
- Spirale plane forgée et hautement traitée
- Flancs de filet rectifiés des deux côtés
- Mâchoires rectifiées pour la concentricité
- Vitesse de rotation maximale admissible : définie pour garantir 1/3 de la force de serrage résiduelle
- Force de serrage selon DIN 6350 : somme des forces de mâchoires agissant radialement sur la pièce à usiner à l'arrêt
- Précision de concentricité : jusqu'à 0,02 mm
- Diamètre extérieur du mandrin : Ø200 mm
- Passage : Ø55 mm
Compatibilité et accessoires
- Compatible avec tours conventionnels, horizontaux et verticaux
- Utilisable avec fraiseuses, tables rotatives et diviseurs
- Contenu de la livraison : mandrin, clé de mandrin, mâchoires
