Description générale

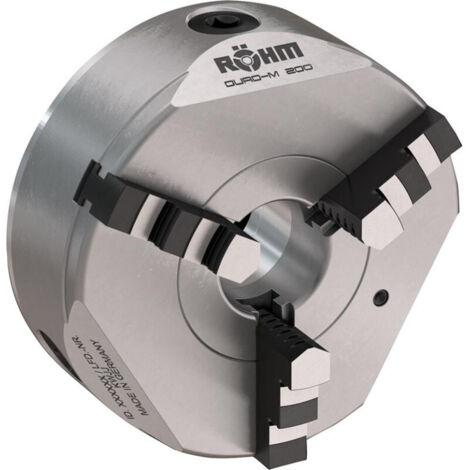

Le mandrin à spirale planaire Duro-M 160/3 Camlock est un mandrin de tournage à commande manuelle, conçu principalement pour les tours conventionnels. Il est idéal pour l'usinage par enlèvement de copeaux de pièces tournées, offrant une grande précision et une robustesse accrue.Spécifications techniques
- Diamètre : Ø160 mm
- Passage : Ø42 mm
- Type : Mandrin à 3 mors
- Matériau : Corps en acier, spirale plane forgée et hautement trempée
- Précision de concentricité : jusqu'à 0,02 mm
- Vitesse de rotation maximale : définie pour maintenir 1/3 de la force de serrage comme force résiduelle
Compatibilité et accessoires
- Compatible avec les tours conventionnels, horizontaux et verticaux
- Inclus : mandrin, clé de mandrin, mâchoires
Utilisation
Le Duro-M est principalement utilisé pour le tournage et le fraisage de pièces à symétrie de rotation, idéal pour la fabrication de pièces uniques ou de petites séries, ainsi que dans les ateliers de réparation.Autres informations
- Les mâchoires de serrage ne doivent pas dépasser le diamètre extérieur du mandrin.
- Les mandrins doivent être en parfait état pour garantir un fonctionnement optimal.
- Les forces de serrage indiquées sont des valeurs indicatives, valables pour des mandrins en parfait état, lubrifiés avec de la graisse Röhm F80.
- Conforme aux dispositions de la norme DIN 6386 partie 1.
