Description générale

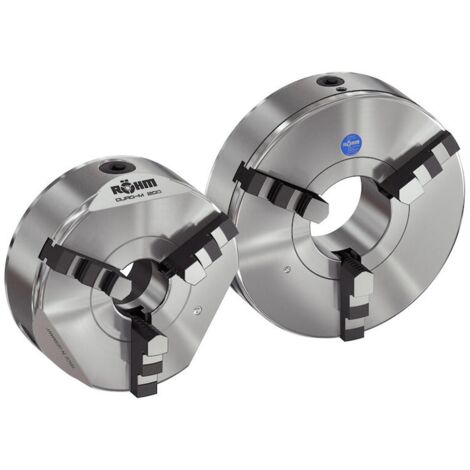

Le mandrin à spirale planaire Duro-M 100/3 est un outil de tournage à commande manuelle, conçu principalement pour les tours conventionnels. Il permet l'usinage par enlèvement de copeaux de pièces tournées, offrant une grande précision et une robustesse grâce à sa construction en acier.Spécifications techniques
- Type : Mandrin à spirale planaire à 3 mors
- Diamètre : Ø100 mm
- Passage : Ø20 mm
- Norme : DIN 6350, forme A
- Force de serrage : Selon DIN 6350
- Précision de concentricité : Jusqu'à 0,02 mm
- Corps en acier avec traitement de surface brunie
Compatibilité et accessoires
- Compatible avec tours conventionnels, horizontaux et verticaux
- Inclus : mandrin, clé de mandrin, mâchoires de perçage et de tournage
Utilisation
Le Duro-M 100/3 est principalement utilisé pour le serrage de pièces à symétrie de rotation, que ce soit pour le tournage ou le fraisage. Il est idéal pour la fabrication de pièces uniques ou de petites séries, ainsi que dans les ateliers de réparation.Autres informations
- Les mâchoires de serrage ne doivent pas dépasser le diamètre extérieur du mandrin.
- Les mandrins doivent être en parfait état pour garantir un fonctionnement optimal.
- Les forces de serrage indiquées sont des valeurs indicatives, valables pour des mandrins en parfait état, lubrifiés avec de la graisse Röhm F80.
