Description générale

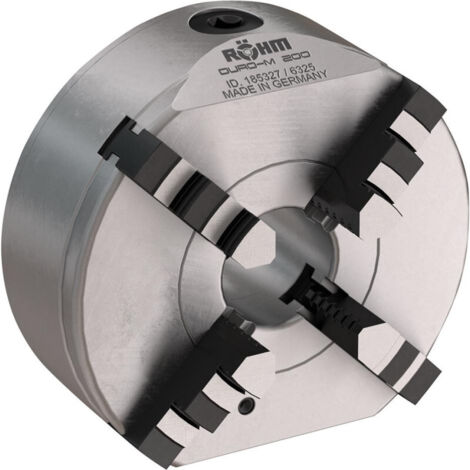

Le mandrin à spirale planaire Duro-M 250/4 est un mandrin de tournage à commande manuelle, conçu pour être utilisé principalement sur des tours conventionnels pour l'usinage par enlèvement de copeaux. Ce modèle est équipé de 4 mors et d'une fixation à baïonnette conforme aux normes ISO 702-3 et DIN 55027, offrant une grande précision et une robustesse optimale.Spécifications techniques
- Corps en acier
- Serrage central par spirale plane
- Spirale plane forgée et hautement traitée
- Flancs de filet rectifiés des deux côtés
- Mâchoires rectifiées pour la concentricité
- Vitesse de rotation maximale admissible : définie pour garantir 1/3 de la force de serrage résiduelle
- Force de serrage selon DIN 6350 : somme des forces de mâchoires agissant radialement sur la pièce à usiner
- Précision de concentricité : jusqu'à 0,02 mm
- Diamètre extérieur du mandrin : Ø250 mm
- Passage : Ø76 mm
Compatibilité et accessoires
- Compatible avec tours conventionnels, horizontaux et verticaux
- Utilisable avec des fraiseuses, tables rotatives et diviseurs
- Contenu de la livraison : mandrin, clé de mandrin, mâchoires
Utilisation
Le mandrin Duro-M est principalement utilisé pour le serrage de pièces à symétrie de rotation lors du tournage et du fraisage, idéal pour la fabrication de pièces uniques ou de petites séries, ainsi que dans les ateliers de réparation.Autres informations
- Les mandrins doivent être en parfait état pour un fonctionnement optimal
- Les forces de serrage indiquées sont des valeurs indicatives, valables pour des mandrins en parfait état et lubrifiés avec de la graisse Röhm F80
