Description générale

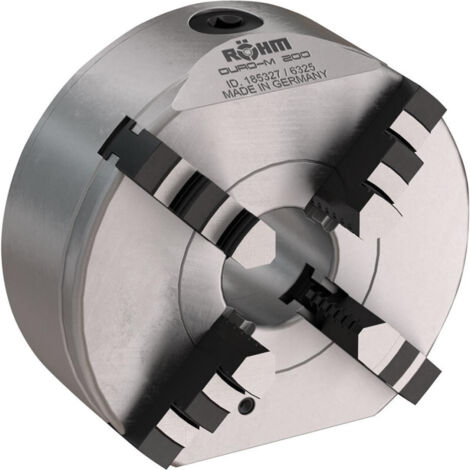

Le mandrin à spirale planaire Duro-M 200/4 est un outil de tournage à commande manuelle, conçu pour être utilisé principalement sur des tours conventionnels. Il permet l'usinage par enlèvement de copeaux de pièces tournées, offrant une haute précision et une grande fiabilité dans divers environnements de travail.Spécifications techniques
- Corps en acier
- Type de mandrin : 4 mors à commande manuelle
- Passage : Ø55 mm
- Conformité : DIN 6350, forme A
- Précision de concentricité : jusqu'à 0,02 mm
- Force de serrage : selon DIN 6350
- Vitesse de rotation maximale : définie pour maintenir 1/3 de la force de serrage comme force résiduelle
Compatibilité et accessoires
- Compatible avec tours conventionnels, horizontaux et verticaux
- Inclus : mandrin, clé de mandrin, mâchoires de perçage et de tournage
Utilisation
Le Duro-M 200/4 est principalement utilisé pour le serrage de pièces à symétrie de rotation lors du tournage et du fraisage, idéal pour la fabrication de pièces uniques ou de petites séries, ainsi que dans les ateliers de réparation.Autres informations
- Les mâchoires de serrage ne doivent pas dépasser le diamètre extérieur du mandrin
- Les mandrins doivent être en parfait état pour un fonctionnement optimal
- Les forces de serrage indiquées sont des valeurs indicatives, valables pour des mandrins en parfait état et lubrifiés avec de la graisse Röhm F80
