M5Stack U030 Module capteur 1 pc(s)

enquête

Deux canaux d'entrée différentiels sélectionnables
PGA actif sur puce avec amplification sélectionnable de 32, 64 et 128
Régulateur d'alimentation sur puce pour alimentation analogique des cellules de charge et ADC
Oscillateur sur puce qui n'a pas besoin d'un composant externe avec un cristal externe en option
Réinitialisation on-Chip Power-on
Commande numérique simple et interface série : commande par broche, aucune programmation nécessaire
Vitesse de sortie 10 SPS ou 80 SPS sélectionnable
Rejet simultané de l'alimentation 50 et 60 Hz
Consommation de courant avec régulateur d'alimentation analogique intégré : fonctionnement normal 1,5 ma, coupure de courant 1 UA
Plage de tension de fonctionnement : 2,6 - 5,5 V.
Plage de température de fonctionnement : -40 à + 85 ℃
Boîtier SOP-16 16 broches
Plate-forme de programme : Arduino, UIFlow (block, Python)
Deux trous compatibles Lego

description

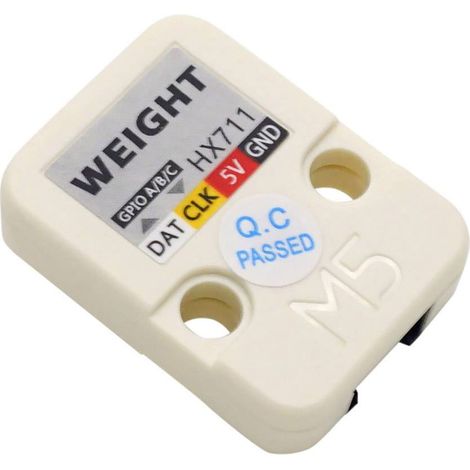

L'interface de pesée de la série M5Stack est dotée d'une puce A/D 24 bits HX711 spécialement conçue pour les balances électroniques.
Le multiplexeur d'entrée sélectionne l'entrée différentielle du canal A ou B pour l'amplificateur à faible bruit avec amplification programmable (PGA). Le canal A peut être programmé avec un gain de 128 ou 64, was correspondant à une tension d'entrée différentielle de 20 mV ou de 40 mV, lorsqu'une alimentation de 5 V est branchée sur la broche d'alimentation analogique d'AVDD. Le canal B possède un gain fixe de 32. Aucune programmation n'est nécessaire pour les registres internes. Toutes les commandes du HX711 sont branchées via les broches.
Par exemple, connectez un capteur de pression au canal A, puis utilisez l'écran M5Core pour afficher les données de poids.

Ce texte a été traduit par une machine.

livraison

1x interface de pesée + 1 câble Grove

À propos de nous

GetGoods opère avec succès dans toute l`Europe. Que vous soyez un particulier ou une entreprise, nous livrons vos commandes en toute fiabilité. Notre assortiment: électronique, technologie, outils et loisirs.

informations supplémentaires

Interface de pesée M5Stack

Spécifications techniques :
Contenu: 1 pc(s)

Taper (Type de fabricant): U030
