Legrand - Mosaic - Interrupteur Va et Vient Tu00e9moin - Blanc - 10A - 1M - Ru00e9f. : 278001L+067685L

15 € offerts dès 250 €
avec le code

Vous achetez pour votre entreprise ?

Tarifs négociés HT jusqu'à -20%

Passer à un compte pro
Produit similaire livré par
6,79 €
7
Vendu par Elecdirect

Ces articles peuvent vous intéresser !

Double poussoir en saillie ASL 6 A complet blanc LEGRAND 086021LEGRAND
Black Friday

Double poussoir en saillie ASL 6 A complet blanc LEGRAND 086021

3
-28%
8,67€Le + bas sur 30j

Comparer à des articles similaires

Souvent achetés ensemble

Informations produit

Description

Legrand - Mosaic - Interrupteur Va et Vient Témoin - Blanc - 10A - 1M - Réf : 278001L + 067685L.

n

Description

nnn

Le va-et-vient Mosaic Easy-Led 10AX - 250V est un interrupteur 1 modules à équiper d'un support et d'une plaque Mosaic. Il permet une fonction standard, lumineuse ou témoin par simple ajout d'un voyant brochable.

n

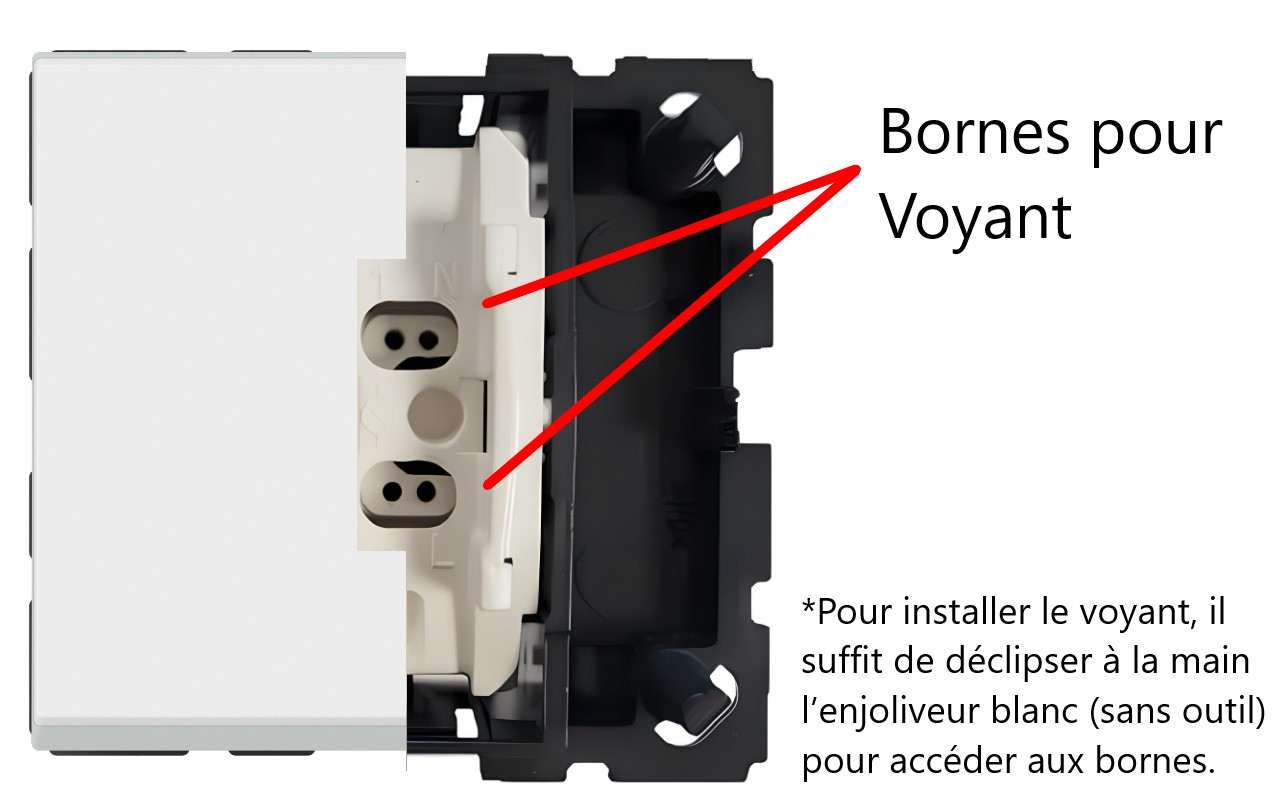

Le voyant témoin Mosaic Easy-Led, à LED blanche 230V, se clipse directement sur la face avant du mécanisme.

n

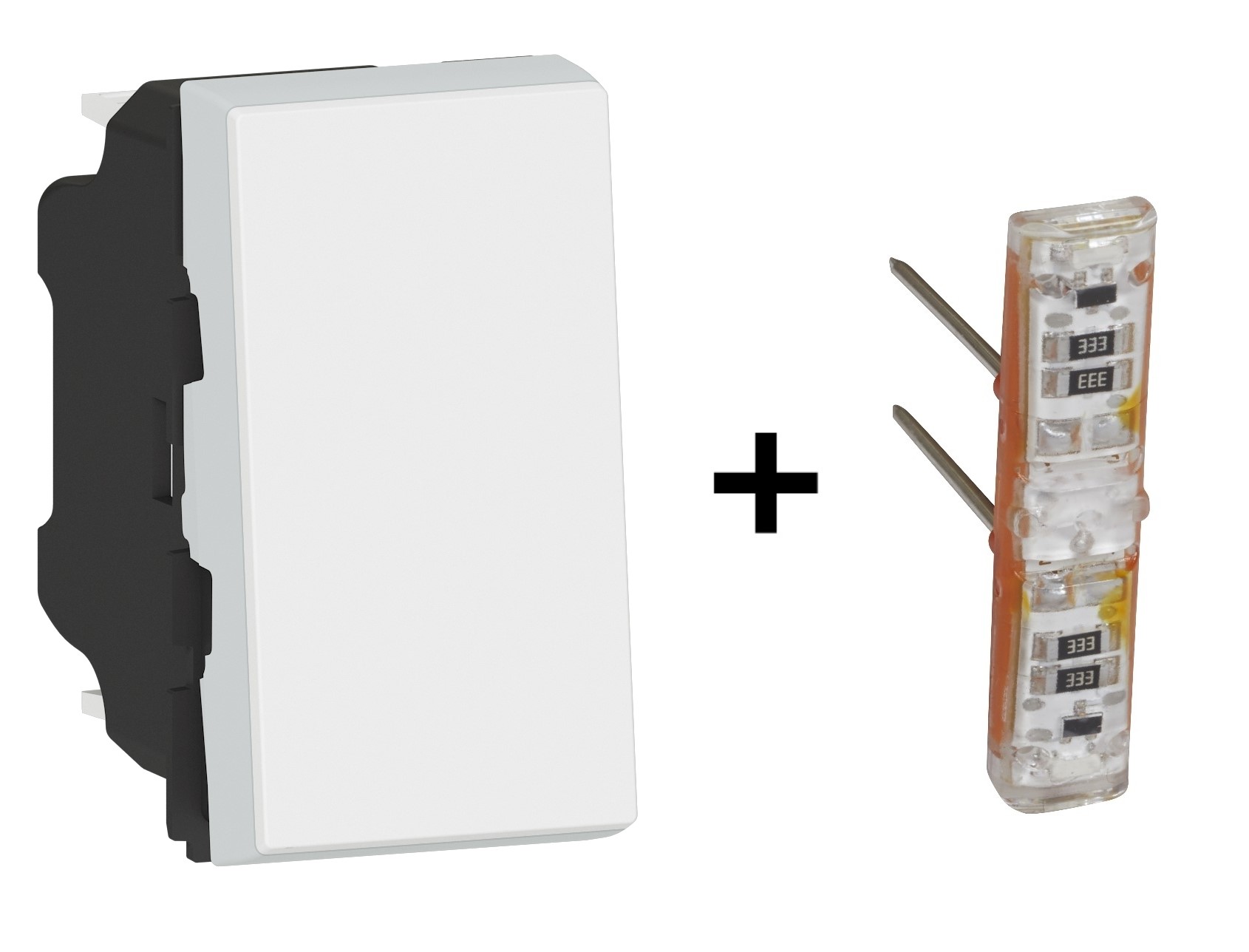

Ensembles ils forment un Interrupteur/Va-et-Vient à fonction témoin (voyant allumé en même temps que la lumière, il témoigne de l'état du circuit)

n

Les + Installation

n
  • n
  • Connexion rapide et sans outil grâce aux bornes automatiques à levier
  • n
  • Repérage des bornes
  • n
  • Montage encastré (boîte d'encastrement) ou en saillie (cadre saillie, goulotte...)
  • n
n

Les + Utilisation

n
  • n
  • Ergonomie optimisée du doigt pour une manipulation et un entretien facile au quotidien
  • n
  • Repérage couleur du socle du voyant pour identifier la fonction en un coup d’œil
  • n
n

Recommandations / Restrictions d’usage

n
  • n
  • Usage en intérieur uniquement
  • n
  • Câblage du neutre (N) obligatoire sur l'interrupteur
  • n
n

Information sur la gamme

n

Pour les bâtiments tertiaires et résidentiels, Mosaic™ est la référence de l’appareillage avec plus de 250 fonctions disponibles. C’est une gamme fiable, esthétique, stockée partout et rapide à installer.
Le format 45 x 45, composable dès 1 module, s’adapte à tous types de supports : mur, colonne, colonnette, boîte de sol, goulotte...
L’esthétique Mosaic évolue pour s’adapter aux tendances actuelles : larges chanfreins, rappel bi-matière sur les doigts d’interrupteurs et poussoirs, finitions soignées (blanc brillant, alu, noir mat, blanc antimicrobien).
Les innovations comme Mosaic Easy-Led (1 mécanisme pour fonction standard, lumineuse ou témoin) ou Mosaic Link (prises à raccordement latéral d’un simple geste) facilitent le travail des installateurs au quotidien.

nnnBoîte d'encastrement Eco Batiboxnn
  • n
  • nLegrand - Interrupteur  / va-et-vient étanche Plexo prêt à poser saillie - 10AX - 250V - IP55 - IK08 - Gris - Réf : 069711Lnn

    Données techniques

    n

    Type de commande : Bascule/bouton (fonction témoin)
    Assemblage : Mécanisme + Voyant (à assembler)
    Nombre de bascules d'actionnement : 1
    Type de montage : Saillie ou Encastré
    Type de fixation : clips sur support
    Étanche : IP31
    Type de tension : AC
    Courant nominal assigné : 10 AX
    Courant de commutation pour lampes fluorescentes : 10 AX
    Fréquence d'alimentation : 50-60 Hz
    Indication de repérage des bornes de raccordement
    Capacité des bornes : 1.5-2.5 mm²
    Nature du câble pour connexion : Souple ou rigide
    Section de câble : 1.5-2.5 mm²

    n

    Dimensions et poids

    n

    - Largeur : 22,5 mm
    - Hauteur : 45 mm
    - Profondeur : 36,5 mm

    n

    Conformité

    n

    - Certifications : RoHS, CE
    - Étanchéité : IK08, IP55

    nn
  • n
  • nn
  • n
nnn
  • n
  • nPlexo - Installer en toute sécurité en saillie votre appareillagenn

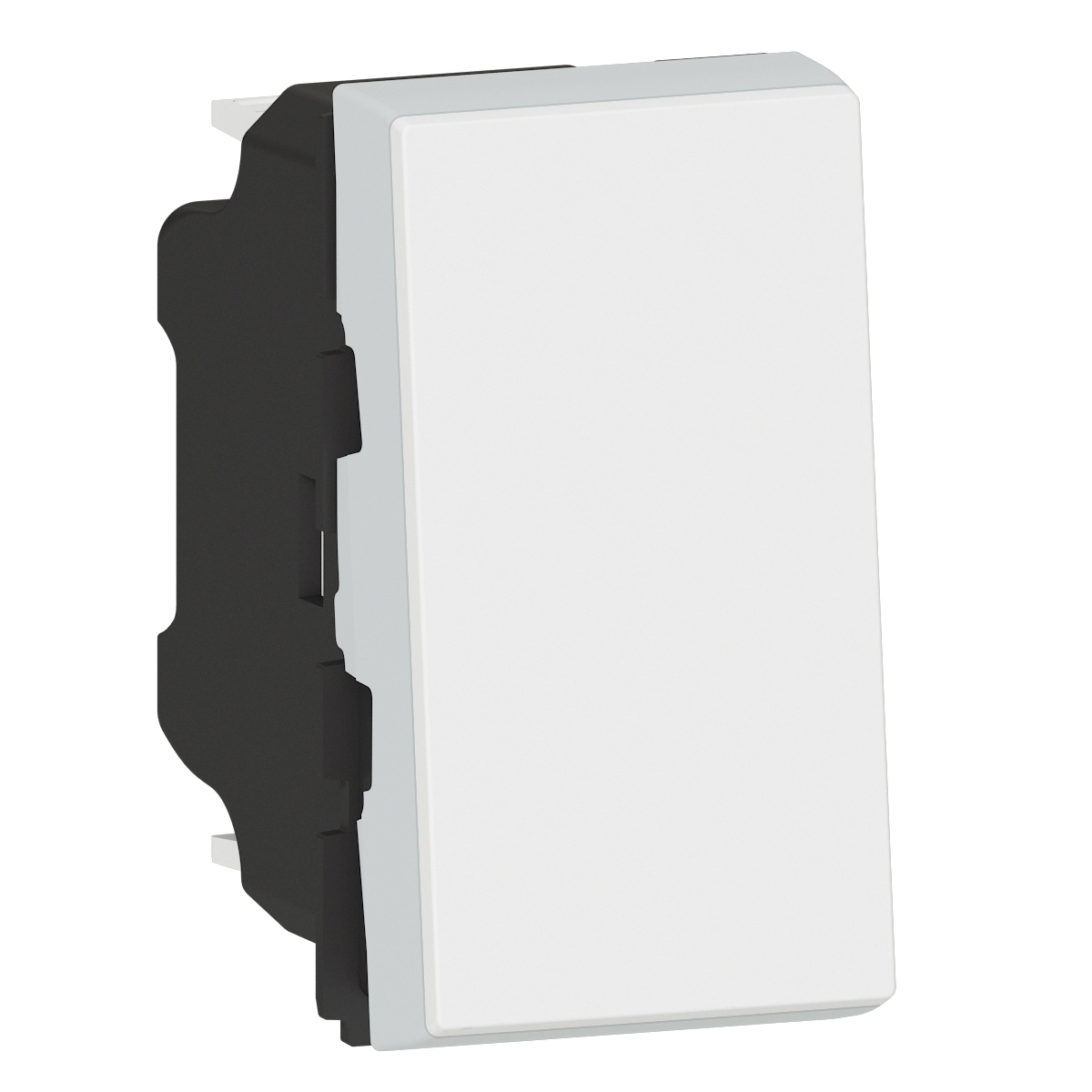

    Interrupteur/Va-et-Vient 10AX Mosaic référence EU  : 278001L

    n

    Le nouveau design à perception ultra fine s’accorde parfaitement avec la plaque de finition Mosaic pour créer une signature unique. Peut être installé en encastré (dans boîte d’encastrement) ou en saillie (sur cadre, goulotte, colonne, etc.). L’encombrement réduit et les leviers de bornes automatiques ergonomiques offrent plus de confort et de rapidité au câblage. L’ergonomie et la finition du doigt Mosaic Easy-Led facilitent la manipulation et l’entretien de la fonction au quotidien.

    nn
  • n
  • nn

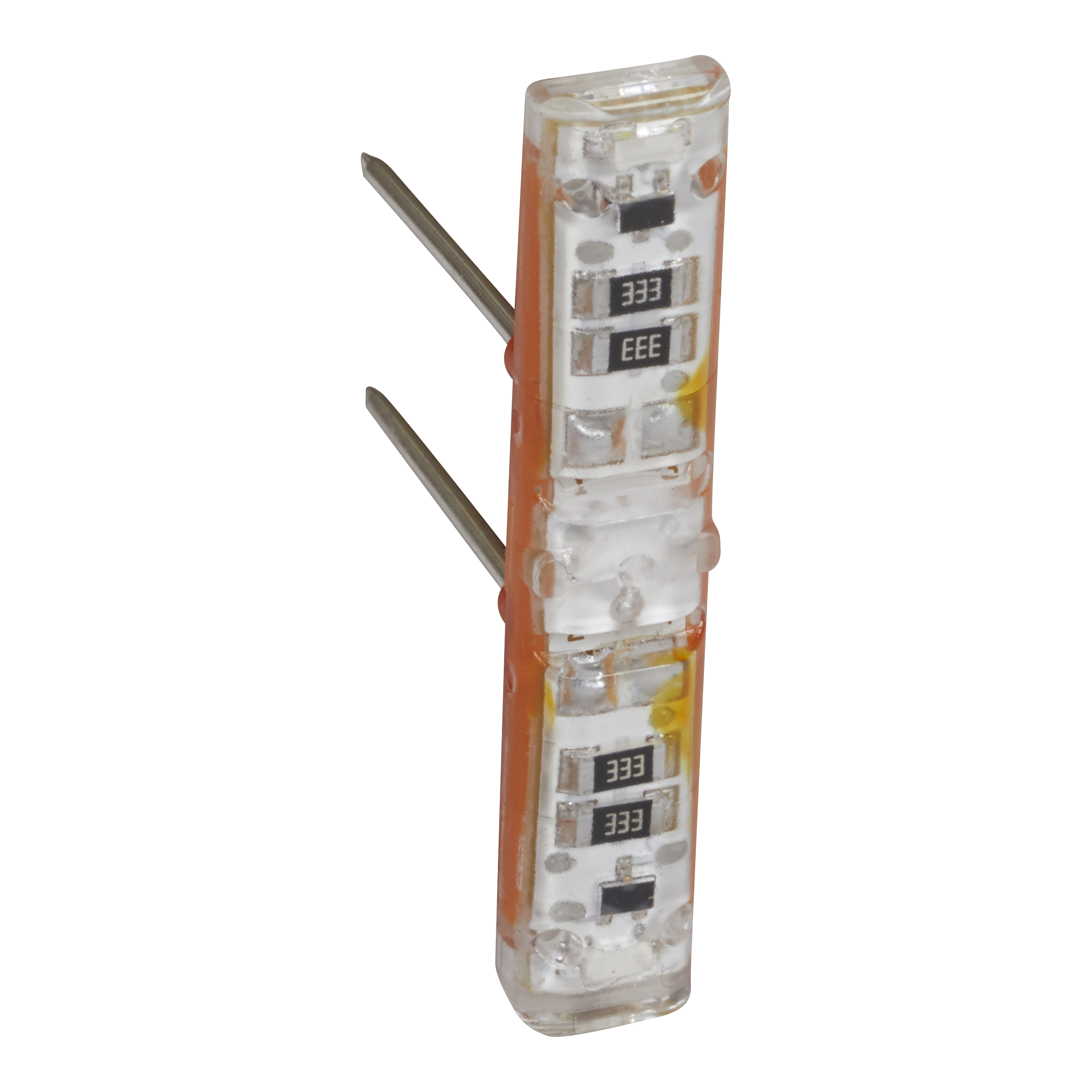

    Voyant référence : 067685L (socle orange)

    n

    Voyant témoin Mosaic Easy-Led brochable à LED blanche. Alimentation 230V, consommation 0,39W – 3mA. Dimensions : longueur 36,5 mm, largeur 7 mm, épaisseur 3,2 mm, profondeur 22,4 mm. Socle orange.

    nnPlexo - Gamme Legrand en évolution constanten
  • n
n

Legrand - Interrupteur  / va-et-vient étanche Plexo prêt à poser saillie - 10AX - 250V - IP55 - IK08 - Gris - Réf : 069711L

nn

Caractéristiques

n
n
n
n
n

Type de commutation

n
n
n

Va-et-vient

n
nn
n
n

Type de commande

n
n
n

Bascule/bouton

n
nn
n
n

Assemblage

n
n
n

Mécanisme + Voyant

n
nnnn

Cette référence est une référence européenne portant le marquage CE. En France, elle trouve son équivalent sous la référence 077001L.

n

Le marquage CE est obligatoire pour tous les équipements électriques destinés à être commercialisés dans l’Union européenne, dès lors qu’ils relèvent d’une ou plusieurs directives européennes.

n

À l’inverse, la marque NF constitue une certification volontaire propre à la France, délivrée par l’AFNOR (Association française de normalisation).

n

Il est important de souligner que les produits portant uniquement le marquage CE présentent des caractéristiques techniques identiques à ceux bénéficiant à la fois des certifications CE et NF. Ils sont parfaitement compatibles entre eux et offrent, dans bien des cas, un avantage économique en raison de l'absence de frais liés à une certification supplémentaire.

n

Caractéristiques

  • Marque
    LEGRAND
  • Couleur
    Blanc
  • Certification NF
    NF
  • Intensité courant
    10 A
  • Organisme de certification
    CE
  • Avec témoin lumineux
    Oui
  • Connectivité
    Non concerné
  • Fonction de l'interrupteur
    Témoin
  • Indice de protection
    IP31
  • Matières
    Plastique
  • Mécanisme de l'interrupteur
    À bascule
  • Poids
    167 g
  • Protocole de communication sans fil
    Non concerné
  • Type de contact
    Bistable
  • Type de contrôle
    Contrôle manuel
  • Réf. ManoMano
    ME253156791
  • MMID
    814846395057
  • Réf. fabricant
    LOT3201
LEGRANDVisiter la boutique LEGRAND
Legrand dispose d’une gamme complète de produits et solutions qui permettent à des millions de bâtiments de se connecter à l’énergie, aux données et à l’éclairage. Son offre, particulièrement large, compte plusieurs centaines de milliers de références, réparties en 7 grandes catégories : des interfaces utilisateurs, des solutions de distribution d’énergie, des systèmes de gestion du bâtiment, une offre de cheminement de câble, des infrastructures numériques, des UPS (Uninterruptible Power Supply - Alimentation Sans Interruption) et des composants d’installation. Les produits et solutions du Groupe répondent aux besoins des marchés tertiaire, résidentiel et industriel. Son expertise technologique, ses positions de leader, l’étendue de son offre, sa présence internationale et la force de ses marques en font une référence à l’échelle mondiale.
